Горизонтальный участок дымохода в бане
Как сделать дымоход в бане через стену
Друзья, всем привет! Сегодня покажу как можно собрать дымоход через стену. Для этого я подготовил вот такой пример, т.е. всё уже собрал. А сейчас подробно по каждому шагу!
Для начала, стоит уточнить, что монтаж дымоходной системы лучше поручить квалифицированным специалистам! Почему? Да потому что есть множество нюансов, которые Вы не сможете узнать из одного видео или статьи. Т.е. в Вашем конкретном случае, возможно, нужно определённое решение, которое монтажник уже знает, а Вы нет!
Итак, как смонтировать дымоход через стену? Допустим, у нас есть печь для бани Ферингер со стартовым дымоходом. И по каким-то условиям нам нужен именно боковой выход дымохода.
В случае других производителей, возможно, нужно будет устанавливать дополнительно шибер и какой-то теплосъёмный элемент (регистр, экономайзер). И воспользоваться для перехода адаптером котла в паре со старт-сэндвичем
Т.к. печь со стартовым дымоходом будет около 1,8 метра в высоту, плюс этот переход и общая высота до верха сэндвича уже 2,2 метра, а значит высота парной должна быть как минимум больше, а по нормам должно быть не менее 38 см, что будет явно сложно выдержать. В любом случае, нужно будет защищать потолок в бане над горизонтальным участком трубы. Подробнее в видео ниже!
Проход стены. Нужно сделать минимум 25 см от внутренней трубы сэндвича до сгораемой конструкции (или 20 см от внешней трубы на примере дымохода Феррум с утеплением 50 мм). Это минимум и при условии очень хорошей защиты!
Как можно защитить? Берём керамоволокно, оббиваем им отверстие в стене внутри полностью. Можно сделать в 2 слоя, для тех, кто любит с хорошим запасом. А далее оббиваем минеритом. Всё пространство между сэндвичем и минеритом заполняем базальтовой ватой.
Снаружи нужно закрыть отверстие. Варианты могут быть разные. Может быть металлический лист с отверствием, под который базальтовый картон уложить. Может быть минерит, в котором можно вырезать отверстие под трубу.
Теперь что снаружи. Мы должны опереть весь наш сэндвич на опору. Для этого есть монтажная площадка с консолями.
Всё стягиваем хомутами, а последний хомут, в случае необходимости, устанавливаем под растяжку (со специальными зацепами), чтобы зафиксировать дымоход в вертикальном положении.
Смотрите видео в котором я это всё подробно рассказываю!
Как правильно вывести через стену трубу дымохода в бане?
Доброе время суток, дорогой читатель! Максимально эффективной системой дымоотвода в бане является вертикальная конструкция, выведенная прямо вверх, через крышу. Однако не всегда можно реализовать такую схему, так как модели современных печей — каменок или буржуек могут иметь, например, боковое расположение выходного патрубка, стропильная система сложной конфигурации или здание построено уже давно, и опасно нарушать целостность кровельной конструкции. В этом случае, выводят дымоход в бане через стену.
Что это такое и для чего он нужен
Большинство отопительных приборов в бане работают на твёрдом топливе, при сгорании которого вырабатывается угарный газ, пар и мелко раздробленные твёрдые вещества.
Чтобы выводить продукты сгорания топлива из помещения и обеспечивать тягу для печи необходим дымоход — вертикальный канал, круглой или прямоугольной формы сечения, выходящий на улицу. От качества его исполнения зависит не только чистота воздуха в помещении, но и расход топлива и обеспечение пожаробезопасности в бани.
Как устроен дымоход
Дымоход с выходом через стену состоит из горизонтального или наклонного участка и прямой конструкции, расположенной строго в вертикальном положении.
Все детали трубы соединяются с помощью различных фасонных частей. При их выборе необходимо учитывать необходимость регулярной прочистки канала в период эксплуатации. В обычном колене наверняка будет скапливаться сажа, поэтому для соединения лучше использовать тройник со съёмным стаканом, который позволит легко прочистить дымоход в тёплое время года.
Для безопасного прохождения дымоходом стены применяется специальный патрубок, который вставляется в отверстие, в месте прохода трубы.
К стене дымоотводная труба фиксируется специальными кронштейнами с шагом не более 2 м. Защищает дымовой канал от попадания дождя и снега специальный грибок, установленный в верхней части конструкции.
Принцип работы
Принцип работы дымоотводного канала заключается в следующем:
Виды и конструкции
Для сооружения дымохода для бани через стену используют:
По типу конструкции дымоходы подразделяются на:
Преимущества и недостатки
К плюсам дымохода наружного типа можно отнести:
Достаточно весомыми минусами устройства такого дымохода являются:
Срок службы такого дымохода
Срок службы системы из сэндвич — труб не превышает 17 лет, в то время как дымоходы из нержавеющей стали могут эксплуатироваться более продолжительное время.
Сделать самому или заказать
Сборка дымохода из готовых сегментов достаточно проста, все её этапы вполне можно выполнить своими руками. Если возникло желание изготовить секции дымохода самостоятельно, то лучше от него сразу же отказаться, особенно тем кто не обладает опытом проведения подобного вида работ.
Советы по выбору
Для сооружения дымохода в бане через стену нужно выбирать металл толщиной не менее 2 мм. Изготовлены трубы должны быть из высоколегированного сплава стали, стойкого к коррозии.
Всё популярнее становятся сэндвич — трубы, но цена их достаточна высока. Если хочется сэкономить, то можно взять две трубы разных диаметров и разместить между ними теплоизоляционный материал. Стоимость такой конструкции будет ощутимо меньше.
Строительные нормативы
Монтаж наружного дымохода производится в соответствии с требованиями, изложенными в СНиП 2.04.05 — 91 и ДН В.2,5-20-2001. А именно:
Требования пожаробезопасности к дымоходам
Для обеспечения пожаробезопасности при сооружении дымохода необходимо:
Сила тяги
Тяга недостаточной силы может быть из-за неправильного конструирования, не герметичного соединения деталей, малого диаметра дымохода, большого скопления сажи и пепла внутри канала или в котле, а также из-за плохой теплоизоляции наружных участков конструкции.
Чтобы не пришлось думать как усилить тягу в дымоходе, необходимо:
Изготовление и установка дымохода своими руками
Перед тем, как вывести дымоход через стену своими руками, необходимо определиться с местом его монтажа и размерами, а также разработать схему конструкции.
Чертеж и схемы

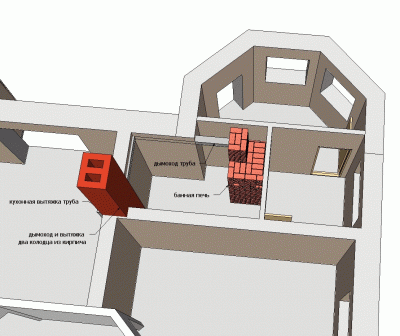

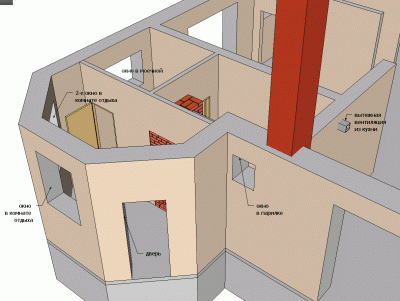

Варианты правильного размещения дымохода представлены на следующей схеме:
Расчет размеров
Основным параметром для выбора дымоотводной трубы является её внутреннее сечение. Внутренний диаметр рассчитывается в зависимости от мощности отопительного прибора. Учитывайте только, что размер сечения не должен быть слишком большим, иначе тепло не будет задерживаться в обогревателе, а труба с чрезмерно малым диаметром не будет создавать необходимый уровень тяги для отвода дыма. И, конечно, диаметр любого из участков конструкции не должен быть меньше выхода трубы отопительного прибора.
Для печей малой и средней мощности диаметр и высоту дымохода можно подобрать по таблице:
| Мощность котла, кВт | Диаметр, см | Высота, м |
| 18 | 13 | 7 |
| 28 | 15 | 8 |
| 45 | 15 | 9 |
| 65 | 20 | 10 |
| 90 | 25 | 13 |
Подбираем место выхода дымохода
Местом для вывода трубы дымохода должна быть глухая боковая стена, где нет мансардных окон, балконов и окон второго этажа.
Также дымоотводные каналы не следует прокладывать через закрытые лоджии, коридоры и подъезды.
Видео по монтажу
Этапы процесса монтажа наружного дымохода из сэндвич — труб с выводом через стену можно посмотреть на видео:
Особенности монтажа
При устройстве дымохода существует несколько нюансов, которые необходимо учесть в работе:
Частые ошибки и проблемы при установке
При сооружении дымохода начинающие мастера часто допускают следующие ошибки:
Обслуживание и чистка
Стенки дымохода любого типа со временем покрывается налётом сажи, уменьшающим размер прохода, что приводит к снижению тяги в печи. Существует ещё одна опасность — сажа при нагревании может воспламениться, приведя к пожару. Поэтому трубу необходимо подвергать регулярной чистке.
Прочистить банный дымоход можно несколькими способами:
Советы специалистов
При сооружении дымохода в бане важно соблюдать все строительные нормы и правила, чтобы обеспечить максимальную безопасность при принятии банных процедур. Кроме того, специалисты советуют:
Как утеплить
Для утепления внешних участков дымохода через стену используют базальтовую вату. Она выпускается в форме плит или разъёмного цилиндра и обладает:
Монтаж утеплителя начинают от вводного патрубка печи, постепенно обматывая его вокруг трубы до формирования слоя нужной толщины. Затем его стягивают обжимным хомутом. Утеплённый участок закрывают стальной трубой большего диаметра. Для обработки мест соединений применяют жаростойкий герметик.
При использовании базальтового цилиндра вначале на дымоход устанавливают кожух, а затем в него опускают цилиндр, у которого внутренняя поверхность и стыковочный элементы («шип» и «паз») обработаны герметиком.
Заключение
Сборка системы дымоудаления из бани является довольно ответственным мероприятием, от которого во многом зависит безопасность как самого строения, так и его владельцев.
