Как выбрать бак для нагрева воды в баню — плюсы и минусы

Про виды баков для нагрева воды в бане и про так как бороться с закипанием воды было написано в недавней статье , но достаточно поверхностно, разберëм подробнее.

Читайте также:  Рисунки нарисовать для бани

И так есть три вида баков:

1. Бак на трубу самоварного типа

2. Выносной бак с теплообменником

3. Бак на корпус печи

Опишу, чисто субъективно, плюсы и минусы этих баков, ведь каждый из них нагревает воду по-разному:

+ прост и не дорог в монтаже

+ не занимает много места и не мешается на проходе

+ высокое положение от пола и по этому удобно наливать воду

+ быстро нагревает воду даже в холода

+ стоит недорого от 3500₽ примерно

— быстро закипает вода и из-за этого в парной появляется излишняя влажность — устраняется регулярным доливом холодной воды взамен использованой.👌🏻

2. Выносной бак с теплообменником

+ можно установить в другом помещении

+ практически ни когда не закипает

+ удобно пользоваться горячей водой

— более сложный монтаж по сравнению с первым вариантом

— медленный нагрев воды

— цена выше аналогов из-за того что нужно покупать не только бак, но и теплообменник + монтаж с материалами, все вместе выйдет 9000-10000₽ примерно

3. Бак на корпус печи

+ прост и не дорог в монтаже

+ не занимает много места и не мешается на проходе

+ быстро нагревает воду даже в холода

+ стоит недорого 2500-4000₽ примерно

— низкое положение сливного патрубка и неудобно воду наливать

— быстро закипает, но, установив проставку из менерита или пескоцементной плиты между баком и печью, можно убрать этот недостаток👌🏻

А кто считает иначе? Пишите в комментариях — будем разбираться!

Источник статьи: http://zen.yandex.ru/media/stroybany62/kak-vybrat-bak-dlia-nagreva-vody-v-baniu-pliusy-i-minusy-5fd9175401e4747da3132023

Как сделать бак для воды из нержавейки для бани: чертежи + видеоинструкция

Для изготовления водяного бака вам понадобятся листы из нержавейки толщиной 1,3 – 1,8 миллиметра. Точные цифры высчитываются на основании объема емкости. Чертеж, которым можно руководствоваться при сборке, представлен ниже.

Изменение размеров происходит при учете пропорций – в зависимости от необходимого объема бака. Расчет делается по классической формуле: длина, ширина и высота объекта умножаются друг на друга. Трубы из нержавеющей стали (диаметр до 102 см) доступны в строительных магазинах. Они покупаются для изготовки емкости подходящего объема.

Формула для высчитывания объема цилиндра представлена ниже.

Последовательность шагов при изготовке бака для воды рассмотрим на примере применения отрезка трубы в виде заготовки.

Этап 1. Рассчитайте высоту водяного бака на основании формулы. Приведем пример: требуется изготовить 30-литровый бак. Для этих целей имеется труба, диаметр которой 1020 миллиметров. После преобразования, формула приобретает такой вид: H=30:(3,14х0,512) = 37 сантиметров. 37 – это длина отрезка трубы, который нужен для бака.

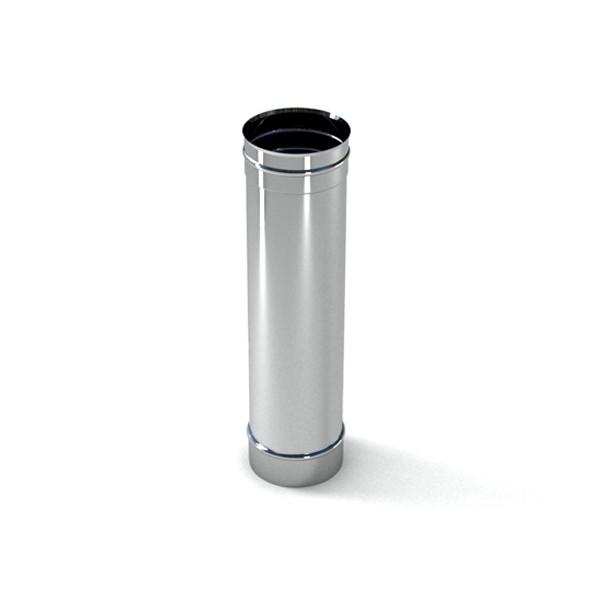

Этап 2. Отрежьте трубу с помощью болгарки. Для работы с нержавейкой подойдут диски толщиной в 1 миллиметр и с диаметром в 11,5 сантиметр. Обработайте области распила. Для этой цели подойдет ручная бормашина или напильник. Подручные средства дают тот же результат, что и бормашина, но требуют больше усилий и времени.

Этап 3. Изготовьте дно и крышку водяного бака. Работа проходит в четыре шага:

1. Начертите на листе нержавейки окружность, соответствующую отверстиям, которые она закроет в будущем. Для простоты поместите трубу на металлический лист и обведите ее.

2. Вырежьте две заготовки по сделанной разметке. Для разрезания и шлифовки воспользуйтесь болгаркой или бормашиной.

3. Проделайте отверстия в дне и крышке, равные диаметру дымо-отводящей трубы (если вы остановились на натрубном способе установки бака).

4. Приготовьте отверстия для прикрепления патрубков к кранам (если они монтируются в днище, что справедливо для выносных конструкций).

Соедините дно и крышку с корпусом бака. Соединение производится разными способами:

  • пайкой и безсвинцовыми или высоко температурными припоями;
  • сваркой – автоматической или ручной (при обработке нержавейки работа возможна только в среде защитных газов).

Наиболее практичным является второй способ, если точнее – ручная дуговая сварка. Сварка производится с использованием неплавящегося электрода. Защитным газом выступает аргон. При обработке отслеживайте качество швов – они должны получится однородными. По окончанию работ проводится зачистка.

Этап 4. Подготовьте отверстия. Способ изготовления отверстий зависит от типа конструкции. Представим, что наша конструкция имеет два патрубка с кранами. По верхнему патрубку проходит холодная вода. По нижнему разогретая вода достигает человека.

Диаметр патрубка равен диаметру водопроводной трубы, которая используется в комплекте с ними. Обычно диаметр труб составляет один дюйм. Сверление нержавейки производится электродрелью на пониженных оборотах – до ста оборотов в 60 секунд.

Этап 5. Установите патрубки с кранами. В целях упрощения процедуры приварите патрубки к заранее заготовленным отверстиям. Такой ход позволит избавится от необходимости обустраивать резьбу.

После монтажа водяного бака по выбранной схеме подключите к патрубкам водопроводные трубы соответствующего диаметра. Соедините патрубок с резьбой резьбовым переходником.

Источник статьи: http://zen.yandex.ru/media/banya_expert/kak-sdelat-bak-dlia-vody-iz-nerjaveiki-dlia-bani-cherteji—videoinstrukciia-5e778672da5c1b754cadabce

Расчет бака для воды в баню. Как выбрать бак для воды в баню

Баки для воды являются неотъемлемой частью любой бани. Обычно используется два бака – для холодной и горячей воды. И если к первому требования не слишком высокие, то выбирать второй следует очень тщательно, учитывая все возможные факторы. Разновидностей баков много, и отличаются они не только по форме и материалу, но и по способу установки.

Требования к баку для горячей воды

Если приходится долго ждать, пока вода нагреется, или доливать ее, чтобы хватило на всех, это снижает комфорт от пребывания в бане. Также очень неприятно, если вода приобретает ржавый цвет. Надежность и долговечность емкости тоже много значит, поскольку цены на баки весьма высоки, и замена обойдется недешево.


Исходя из этого, можно выделить основные требования к баку для горячей воды:

  • он должен быстро нагреваться;
  • иметь высокую устойчивость к коррозии;
  • выдерживать высокие температуры;
  • легко очищаться;
  • обладать достаточной вместимостью.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.


Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.


Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.


Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.

  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.


Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.


Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.


  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

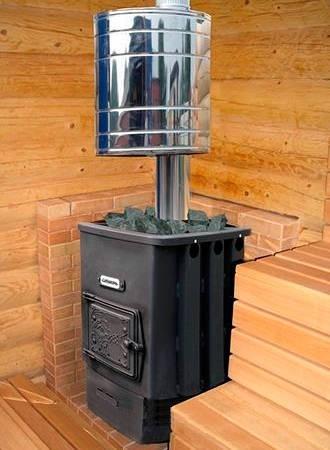

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.




По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.


  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.


  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Какой материал выбрать?


Популярность чугунных баков заметно снизилась с появлением емкостей из нержавеющей стали. Тем не менее, в большинстве старых бань можно увидеть именно такие баки, традиционной чашеобразной формы, встроенные в печь. Баки больших размеров дополнительно крепили металлическими цепями, подвешенными к потолочным балкам, чтобы снизить нагрузку на печь.

  • очень долговечный материал;
  • обладает способностью долго удерживать тепло;
  • не подвержен коррозии;
  • устойчив к высоким температурам;
  • легко очищается от загрязнений.

  • много весит;
  • долго разогревается.

Стальные эмалированные емкости отлично подходят в качестве выносных баков. При отсутствии прямого контакта с огнем и бережном обращении, они весьма долговечны. Есть модели для установки на трубу, преимущественно прямоугольной формы. Самое важное при монтаже и эксплуатации эмалированных баков – избегать механических повреждений. В местах скола эмали незащищенный металл очень быстро начинает ржаветь. Мелкие повреждения можно устранить при помощи специальной краски, но если сколы большие, бак придется менять.

  • сравнительно небольшой вес;
  • эстетичный вид;
  • легкость в уходе.

К недостаткам эмалированных изделий можно отнести только низкую устойчивость к механическим повреждениям.

Баки из нержавейки


Самый популярный вид баков для бани. Благодаря разнообразию моделей, такие баки можно монтировать любым из описанных способов – встраивать в печи, крепить на стене или вокруг дымовой трубы. Здесь главное – правильно подобрать толщину стенок и объем емкости.


  • длительный срок эксплуатации;
  • устойчивость к деформациям и коррозии;
  • небольшой вес;
  • разнообразие моделей по форме и размеру;
  • гигиеничность;
  • жаростойкость;
  • высокая теплопроводность;
  • привлекательный внешний вид.


  • высокая стоимость;
  • быстро охлаждаются.


Другие критерии выбора

Объем бака

Чтобы не прогадать с размерами бака, достаточно произвести простой расчет. В среднем, для мытья одному человеку требуется ведро воды, то есть, 8-10 литров. Зная, сколько человек будет посещать баню регулярно, нужно просто умножить это число на 10 и прибавить еще литров 20-25 про запас.

ФотоОбъемГабаритыМатериал и толщинаОриентировочная цена

Бак на трубе (для печей «Добросталь»)

60 л 500х505х250 мм нержавейка, 1 мм 3 990 руб.
31 л 500х365х170 мм нержавейка, 1 мм 3 290 руб.
80 л 450х600х300 мм нержавейка, 1 мм 9 690 руб.
90 л нержавейка 4 410 руб.
52 л 385х385х830 нержавейка, 1,5 мм 6 900 руб.

Способ установки

Здесь имеют значение сразу несколько факторов: производительность печки, площадь парной, объем емкости. Если помещение просторное, а печка имеет небольшие размеры, снижать ее производительность встроенным баком на 60 и более литров нецелесообразно. В этом случае бак нужно делать выносным или монтировать на трубе. Если парная маленькая, а КПД печки высокий, вода в маленьком баке будет быстро выкипать. Вот почему необходимо тщательно проанализировать все условия и подобрать оптимальное решение.

Немало значит и удобство в бане. Бак должен быть расположен так, чтобы риск обжечься о горячую поверхность был минимальным, а забор воды – удобным. Если емкость расположена высоко (выносной или самоварный тип), для подачи горячей воды необходим кран. Набирать воду через верх очень неудобно и небезопасно.

Если внимательно изучить условия, все продумать и взвесить, выбрать бак для горячей воды не составит труда. С грамотно подобранной конструкцией банные процедуры будут доставлять вам только комфорт и удовольствие долгие годы.

Примерная стоимость баков из нержавейки и эмалированных

Тип бакаВысотаОбъемТолщина стенок, ммСтоимость, руб.

Видео — Как выбрать бак для воды к печи

Видео – Выносной бак для печи

Видео – Бак самоварного типа для печи в баню

Выбираем бак для воды в баню

Если вы решили построить на своем участке баню, вам предстоит решить множество проблем. Во-первых, следует продумать внешний и внутренний облик будущего строения. И если раньше весь дизайн сводился, как правило, к возведению самого простого бревенчатого «курятника» с объединенной мойкой и парилкой и крохотным предбанником, то в настоящее время строят роскошные бани с множеством отдельных помещений. Некоторые даже умудряются оборудовать их мини-бассейном. Во-вторых, выбор материалов и комплектующих. Баню придется оснастить всеми нужными вещами и, кроме всего прочего, поставить в ней бак для воды: отдельно для холодной и для горячей. Как оказалось, сегодня имеется множество вариантов, и емкости выбрать не так-то просто.


Бак для горячей воды

К емкости для горячей воды предъявляют довольно много требований. Она должна быть устойчивой к коррозии, перепадам температур и хорошо сохранять тепло. И естественно, это должен быть бак для воды металлический. Осталось только выяснить, из какого металла. Емкости под горячую воду изготавливают из нержавеющей стали или чугуна. Теоретически сварной квадратный бак из листовой материала тоже можно установить, но он гораздо быстрее проржавеет и потечет. Емкость из нержавеющей стали на первый взгляд кажется предпочтительнее: она легче (следовательно, будет проще ее установить), быстро прогревается и не подвержена коррозии. Однако такой бак для воды будет и быстрее остывать. Кроме того, тонколистовые емкости могут со временем деформироваться. С чугунным изделием ничего подобного произойти не может, но и установить его будет гораздо сложнее.

Теперь поговорим о форме. В принципе, подойдет любая, однако специалисты не рекомендуют приобретать квадратные баки. Это неизбежно приведет к возникновению зон с разными температурами, которые ведут к расширению и деформации металла. При выборе формы следует руководствоваться способом нагрева воды (прямой или непрямой), а также местом установки. Их может быть три: прямо над топкой (традиционный вариант), выносной бак с системой теплообмена посредством медных или латунных труб или непосредственно на дымоходе («самоварный» бак). Какой способ предпочтительнее, неизвестно, однако в последнее время все чаще выбирают второй и третий варианты. Это позволяет увеличить пространство в бане за счет того, что бак для воды вынесен за ее пределы.

Размеры емкости должны рассчитываться исходя из того, что на каждого человека нужно примерно 10-12 литров кипятка. Однако не рекомендуется ставить бак для горячей воды меньше 50 и больше 100 л.

Бак для холодной воды

В принципе, подобная емкость может быть выполнена из любого материала: хоть из металла, хоть из пластика. Правда есть один нюанс: пластиковые емкости не должны располагаться возле зоны нагрева или в парной – от высокой температуры они могут деформироваться. А некоторые виды пластмасс при повышении температуры начинают выделять вредные, иногда с неприятным запахом, вещества. Знатокам можно посоветовать вернуться к старым русским традициям: использовать как бак для воды деревянную бочку или кадушку. Такие емкости не только функциональны, но и создают особую атмосферу и являются отличным дополнением внутреннего интерьера.

Водяные банные емкости: как не ошибиться при выборе

Основными элементами бани, если вы намерены получить максимальное удовольствие от процесса, являются печь и бак для воды. Чтобы все, что касается бака для воды в баню, было сделано правильно, остановимся на главных вопросах, которые могут возникнуть при самостоятельном обустройстве парилки.

Основными вопросами, возникающими при выборе такого элемента как бак для бани, являются:

  • Его параметры
  • Какой тип выбрать: выносной, встроенный в печь, на трубе?
  • Из чего должен быть сделан: сталь, нержавейка, чугун?

Параметры бака

Если вы привыкли все делать своими руками, то, конечно, попытаетесь и бак для бани смастерить самостоятельно. Однако стоит сначала подумать о том, какой тип емкости подойдет для вашей парилки, какой принцип подогрева воды будет применяться, из какого материала делать резервуар, чтобы потом не пришлось еще раз вкладывать деньги в переоснащение.

Итак, вы должны определиться, будете ли вы топить печь в бане или просто подогреете воду с помощью встроенного в бак тэна. А для того, чтобы понять, что для вас выгоднее, топить печь или пользоваться емкостью с электроподогревом, прикиньте, сколько человек будут париться одновременно. Немаловажным является и такой фактор, как объем воды, который нужно нагреть, и допустимое время на подогрев до необходимой температуры.

Допустим, при желании париться в одиночку человеку более пятидесяти литров горячей воды вряд ли понадобится. А вот чтобы доставить удовольствие всей семье или компании друзей, нужно поставить бак для подогрева воды объемом семьдесят и более литров.

Уделите также внимание толщине стенки резервуара. Именно от этого параметра зависит, насколько равномерно будет подогреваться вода в нем и как долго сохранится ее температура. Но помните, что толщина стенки бака напрямую влияет на его цену и вес.

Во всяком случае, нержавеющий бак для бани объемом до пятидесяти литров должен иметь толщину стенки 0,8-1 мм. Для емкостей большего объема желательна толщина стенки 1,5 мм.

Совет от мастера!

И не стоит забывать, что из какого бы материала ни был бы сделан бак в бане, нужно оснастить его оптимальным количеством выводов и сделать ввод для воды. Выбирая резервуар в магазине, заказывая его в мастерской или готовясь варить канистру для бани самостоятельно, учитывайте все упомянутые параметры, и процесс помывки в бане будет для вас сплошным удовольствием.

Вернуться к содержанию

Выбираем тип емкости

Известно, что при выборе бака для бани, нужно будет сравнивать параметры основных трех типов баков:

  1. Традиционный, встроенный в печь
  2. Выносной
  3. На трубе

Еще несколько десятков лет назад никто не сомневался бы, что лучшим вариантом бака для бани является вариант, встроенный в печь. То есть низ котла полностью помещен в верхней части топки, и, находясь в самой горячей части, имеет возможность аккумулировать наибольшее количество тепла для нагрева и поддержания температуры воды.

В случае встроенного – происходит непосредственный контакт пламени со стенками и днищем бака и конструкция емкости не зависит от выбранного способа отвода дыма. Взять воду из встроенного в печь бака можно либо ковшом через открываемую крышку, либо посредством крана, куда вода из резервуара поступает самотеком.

Оснащение печи теплообменниками, соединенными с емкостью медными трубками, позволяет не привязывать ее к месту размещения печи, предоставляя возможность устанавливать в любом удобном месте. К тому же под воздействием естественных законов физики и следуя конвекционному принципу, холодная вода будет спускаться по трубкам вниз в теплообменник, размещенный в печи, а, нагревшись до нужной температуры, возвращаться в емкость. Выносной бак в бане можно разместить в моечной, где и происходит основной разбор горячей воды.

Безусловно, важно, чтобы в баке не только быстро нагревалась вода, но и постоянно поддерживалась необходимая температура воды при минимальных энергозатратах. С этой целью многие предпочитают размещать бак для бани на трубе, служащей для отвода дыма из печи. Дым, выделяющийся в процессе горения, может достигать температуры в 500°С и, конечно, вода в резервуаре, расположенном вокруг трубы, нагревается достаточно быстро.

Вышесказанное означает, что, планируя размещение бака на трубе, можно выбирать емкости довольно большого объема, поскольку нагревающий элемент можно использовать во всю длину — от печи и до потолка. Вода при этом будет нагреваться не только быстро, но и равномерно. Происходит это потому, что делая эллипсовидный бак, вы даже большой объем можете нагреть быстро, поскольку труба в этом случае, проходя по центру емкости, представляет собой своеобразный теплообменник со значительной рабочей площадью теплообмена.

Кроме того, при размещении бака на трубе устраняется неприятная ситуация с возможностью попадания угарного газа внутрь помещения, поскольку канистра при этом служит своего рода предохранителем в случае утечек дыма.

Если тип бака выбран, остается определиться с видом топлива, которым будет топиться печь. В условиях современности на смену дровяным печам все чаще приходят электрические тэны, ведь электроэнергия — более дешевый и быстрый путь разогрева воды по сравнению с дровами. Однако, многие возразят, что запах горящего полена ничем не заменишь. И с этим трудно не согласиться.

Но, с другой стороны, если уж так хочется подышать запахом горящих дровишек, не сильно раскошеливаясь на топку бани дровами, то после парилки можно посидеть в комнате для отдыха перед камином с потрескивающими под воздействием огня поленьями.

Баки для воды являются неотъемлемой частью любой бани. Обычно используется два бака – для холодной и горячей воды. И если к первому требования не слишком высокие, то выбирать второй следует очень тщательно, учитывая все возможные факторы. Разновидностей баков много, и отличаются они не только по форме и материалу, но и по способу установки.

Если приходится долго ждать, пока вода нагреется, или доливать ее, чтобы хватило на всех, это снижает комфорт от пребывания в бане. Также очень неприятно, если вода приобретает ржавый цвет. Надежность и долговечность емкости тоже много значит, поскольку цены на баки весьма высоки, и замена обойдется недешево.

Исходя из этого, можно выделить основные требования к баку для горячей воды:

  • он должен быстро нагреваться;
  • иметь высокую устойчивость к коррозии;
  • выдерживать высокие температуры;
  • легко очищаться;
  • обладать достаточной вместимостью.

Виды баков

Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:

  • встроенные;
  • выносные;
  • самоварного типа (монтируемые на печную трубу).

По материалу изготовления:

  • чугунные;
  • из нержавеющей стали;
  • из эмалированной стали.

У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Преимущества встроенных баков:

  • быстро нагревается вода;
  • температура воды поддерживается длительное время;
  • экономится свободное пространство, поскольку бак не выступает за пределы печки;
  • простой монтаж.
  • уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
  • габариты бака ограничены размерами печи;
  • бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.

  • бак устанавливают там, где удобнее;
  • можно использовать емкости больших размеров;
  • нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.

Если в бане регулярно парятся по 6-8 человек, является отличным вариантом.

  • без поддержания огня в топке вода быстро остывает;
  • печь нельзя использовать без воды в контуре;
  • более сложный монтаж по сравнению со встроенным баком.

Бак на трубе или конструкция «Самовар»

Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.

По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.

  • быстрый и равномерный обогрев воды;
  • не снижает теплоотдачу печи;
  • экономия пространства;
  • можно установить емкость любого объема;
  • вода долго остается горячей.

Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.

  • сложность установки;
  • повышенное отложение сажи на стенках дымохода.

При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.

Какой материал выбрать?

Популярность чугунных баков заметно снизилась с появлением емкостей из нержавеющей стали. Тем не менее, в большинстве старых бань можно увидеть именно такие баки, традиционной чашеобразной формы, встроенные в печь. Баки больших размеров дополнительно крепили металлическими цепями, подвешенными к потолочным балкам, чтобы снизить нагрузку на печь.

  • очень долговечный материал;
  • обладает способностью долго удерживать тепло;
  • не подвержен коррозии;
  • устойчив к высоким температурам;
  • легко очищается от загрязнений.
  • много весит;
  • долго разогревается.

Стальные эмалированные емкости отлично подходят в качестве выносных баков. При отсутствии прямого контакта с огнем и бережном обращении, они весьма долговечны. Есть модели для установки на трубу, преимущественно прямоугольной формы. Самое важное при монтаже и эксплуатации эмалированных баков – избегать механических повреждений. В местах скола эмали незащищенный металл очень быстро начинает ржаветь. Мелкие повреждения можно устранить при помощи специальной краски, но если сколы большие, бак придется менять.

  • сравнительно небольшой вес;
  • эстетичный вид;
  • легкость в уходе.

К недостаткам эмалированных изделий можно отнести только низкую устойчивость к механическим повреждениям.

Баки из нержавейки

Самый популярный вид баков для бани. Благодаря разнообразию моделей, такие баки можно монтировать любым из описанных способов – встраивать в печи, крепить на стене или вокруг дымовой трубы. Здесь главное – правильно подобрать толщину стенок и объем емкости.

  • длительный срок эксплуатации;
  • устойчивость к деформациям и коррозии;
  • небольшой вес;
  • разнообразие моделей по форме и размеру;
  • гигиеничность;
  • жаростойкость;
  • высокая теплопроводность;
  • привлекательный внешний вид.

  • высокая стоимость;
  • быстро охлаждаются.

Другие критерии выбора

Объем бака

Чтобы не прогадать с размерами бака, достаточно произвести простой расчет. В среднем, для мытья одному человеку требуется ведро воды, то есть, 8-10 литров. Зная, сколько человек будет посещать баню регулярно, нужно просто умножить это число на 10 и прибавить еще литров 20-25 про запас.

Бак на трубе (для печей «Добросталь»)

Фото Объем Габариты Материал и толщина Ориентировочная цена
60 л 500х505х250 мм нержавейка, 1 мм 3 990 руб.
31 л 500х365х170 мм нержавейка, 1 мм 3 290 руб.
80 л 450х600х300 мм нержавейка, 1 мм 9 690 руб.
90 л нержавейка 4 410 руб.
52 л 385х385х830 нержавейка, 1,5 мм 6 900 руб.

Способ установки

Здесь имеют значение сразу несколько факторов: производительность печки, площадь парной, объем емкости. Если помещение просторное, а печка имеет небольшие размеры, снижать ее производительность встроенным баком на 60 и более литров нецелесообразно. В этом случае бак нужно делать выносным или монтировать на трубе. Если парная маленькая, а КПД печки высокий, вода в маленьком баке будет быстро выкипать. Вот почему необходимо тщательно проанализировать все условия и подобрать оптимальное решение.

Немало значит и удобство в бане. Бак должен быть расположен так, чтобы риск обжечься о горячую поверхность был минимальным, а забор воды – удобным. Если емкость расположена высоко (выносной или самоварный тип), для подачи горячей воды необходим кран. Набирать воду через верх очень неудобно и небезопасно.

Если внимательно изучить условия, все продумать и взвесить, выбрать бак для горячей воды не составит труда. С грамотно подобранной конструкцией банные процедуры будут доставлять вам только комфорт и удовольствие долгие годы.

Примерная стоимость баков из нержавейки и эмалированных

Тип бака Высота Объем Толщина стенок, мм Стоимость, руб.
550 мм 50 л 1,5 5620
Бак эмалированный самоварного типа 600 мм 63 л 2 6099
Бак из нержавейки выносной вертикальный 580 мм 60 л 1 4500
Бак из нержавейки выносной горизонтальный 470 мм 60 л 1,5 4500
500 мм 43 л 0,8 3500
Бак из нержавейки самоварного типа 700 мм 60 л 1,5 6080

Видео – Как выбрать бак для воды к печи

Видео – Выносной бак для печи

Видео – Бак самоварного типа для печи в баню

В печи, подготовить веники, помыться после похода в парную. Конечно, окунаться в прохладную воду полезнее, но теплая вода в бане — это необходимость.

Чаще всего баню строят на даче, где нет возможности получить горячую воду через водопровод. Холодную воду нагреть можно в бойлере или использовать печь с баком.

Вы можете купить готовую печь с емкостью или приобрести бак отдельно.

Бак для воды в баню: назначение и преимущества

Как уже было сказано, емкость используется для нагрева воды, которую впоследствии применяют для купания и разных хозяйственных нужд: стирки, мытья полов, подготовки веника и др.

Вода в баке увеличивает влажность в помещении, что особенно полезно и помогает избежать проблемы сухого воздуха.

Конечно, сегодня существует огромный выбор газовых и электрических водонагревателей, но при этом баки для бани не теряют свою актуальность. Это объясняется их экономией: при использовании бойлера тратятся газ/электричество, когда же подогрев воды осуществляется печью для бани, то расхода, по сути, нет вовсе, т. к. в любом случае, чтобы сходить попариться, нужно топить печь. Также бак будет незаменим в том случае, если произошла авария на газовой магистрали или линии электропередач, и использование водонагревателя временно становится невозможным.

Как выбрать бак для воды для бани?

Вы можете сделать бак сами или купить готовый. Если вам ближе второй вариант, то обратите внимание на советы, представленные ниже.

При выборе емкости нужно обратить внимание на материал, из которого изготовлен бак, тип, размеры и т. д.

Баки для горячей воды для бани: типы и их особенности

Всего выделяют несколько видов емкостей: встроенные, навесные, выносные и на трубе. Каждый из них имеет свои преимущества и недостатки. Рассмотрим их подробнее.

  • Встроенный бак для печи

Встроенный бак — это классический вариант. В этом случае бак устанавливается прямо над топкой, за счет этого вода нагревается максимально быстро, и в емкости долго сохраняет тепло. Чтобы наливать воду можно сделать кран или верхнюю крышку над емкостью.

Если вы собираетесь покупать встроенного типа, то необходимо обратить внимание на толщину стенок емкости. Она должна быть более 0,8 мм. Следите, чтобы швы были герметичными.

Недостатком такого бака является то, что его нельзя оставлять пустым. Кроме того, кипящая вода образует тяжелый пар, который для бани не всегда хорош, в итоге во время парильных процедур приходится регулярно сливать нагретую воду и заливать холодную.

Любая баня просто немыслима без горячей воды. Но чтобы ее нагреть, совершенно необязательно иметь бойлер, ведь имеется печь и огонь. Однако необходимо определиться, какой водяной бак для бани будет лучше, чтобы его не пришлось менять в скором времени.

Типы баков

Существует три типа конструкции:

Каждый тип обладает определенными достоинствами и недостатками, которые мы рассмотрим ниже.

Встроенный

В свое время емкости для бани делали исключительно встроенными, которые устанавливались в процессе возведения печи. Нижняя часть котла в этом случае располагается в верхней части топки. Соответственно, его дно напрямую контактирует с огнем в печи.

Основным достоинством таких емкостей является быстрый подогрев. Поэтому большой популярностью пользуются котлы для бани с баком для воды.

К недостаткам этой конструкции следует отнести то, что размер емкости ограничен размером печи или котла. Кроме того, каменка для бани с баком для воды обладает меньшей теплоотдачей, так как тепло в знаительной мере используется для обогрева котла.

Выносной

Выносные баки для воды в баню отличаются тем, что их можно расположить в любом месте, как правило — в моечной. Это связано с тем, что нагрев осуществляется при помощи теплообменника, расположенного в печи, который сообщается с емкостью при помощи системы медных и латунных труб.

По законам физики, холодная вода опускается в теплообменник, а горячая поднимается вверх и попадает в выносной бак для воды в баню.

Недостатком конструкции является то, что емкость может стать причиной ожога. Это особенно опасно, если в семье имеются маленькие дети.

На трубе

Если баня используется не час-два, а к примеру, целый день, то целесообразней использовать бак для воды для бани на трубе, через которую выходит дым из печи. Монтируется такая конструкция, как правило, на чердаке, реже – над печкой. Вода в нем будет горячей долгое время даже после прекращения топки.

Обычно такие емкости довольно габаритные в результате того, большую площадь имеет сама труба. Благодаря этому вода в них греется быстро и равномерно, к тому же не снижается теплоотдача печи.

Есть и еще один плюс такой конструкции – предотвращается утечка дыма через трубу, так как бак под воду в баню выполняет функцию предохранителя. Сама же емкость не испортит своим видом интерьер помещения, так как будет скрыта на чердаке.

Совет! , рассчитанных на большое количество людей, так как можно установить большую емкость, и при этом вода будет нагреваться довольно быстро.

Выбор материала для емкости

От типа материала, из которого выполнена емкость, зависят такие характеристики как скорость нагрева и остывания воды, а также долговечность самого бака.

Чугун

В свое время для горячей воды использовали исключительно чугунные изделия, а баки для холодной воды в баню представляли собой обычные деревянные бочки.

У чугунной конструкции имеется ряд нижеследующих достоинств:

  • Способность долгое время сохранять тепло, в результате чего вода в нем после топки длительное время остается горячей.
  • Материал устойчив к резким перепадам температурных режимов.
  • Не ржавеет.

Однако, наряду с достоинствами имеются и недостатки:

  • Для нагрева требуется много времени и дров.
  • Значительный вес конструкции.
  • Бак практически невозможно сделать своими руками;
  • Необходима специальная защита от влажной среды.

Нержавейка

Большой популярностью в настоящее время , которые имеют ряд преимуществ:

  • Не нужна защита от влаги и негативного воздействия окружающей среды.
  • Нержавейка обладает отличной теплопроводностью, благодаря чему вода в емкостях нагревается очень быстро.
  • Емкости из нержавейки практически не деформируются под воздействием больших перепадов температуры.
  • Материал устойчив к коррозии.

Из недостатков можно выделить быстрое остывание, что связано с высокой теплопроводностью материала.

Эмалированная сталь

Хорошей стойкостью к коррозии обладают эмалированные емкости. Основным их недостатком является повышенная возможность образования сколов и трещин на эмали, которые приводят к коррозии. Но, если конструкция не будет монтироваться в печь, то ее можно обработать термостойкой краской.

Для холодной воды

Русская баня подразумевает наличие двух баков – для горячей и для холодной воды. Однако, в последнее время бак в баню для холодной воды заменил централизованный водопровод.

Если же централизованного водопровода нет, к примеру, когда баня расположена на даче, то можно установить еще одну емкость. Требования к ней выдвигаются минимальные, так как не имеет значение теплопроводность, термостойкость и пр. Главное – это устойчивость к коррозии, поэтому отличным вариантом является пластиковое изделие.

Как правильно установить и подключить бак

В зависимости от условий в бане, схемы подключения емкости могут быть разными. К примеру, если в моечную проведен водопровод, т.е. вода будет подаваться под постоянным давлением, то нужна закрытая система водоснабжения.

В таком случае идеальным вариантом является печь со змеевиком внутри, который подключается к баку. Можно, конечно, реализовать и другой способ – подвесить емкость на саму печь. Для этого подойдет самая простая конструкция бака на 50-120 литров, которую можно сварить самостоятельно, в таком случае цена на изделие будет формироваться исключительно стоимостью материала.

Если подключение было выполнено верно, то схема нагрева воды выглядит следующим образом – вода подогревается в регистре и по закону физики поднимается вверх. Там она постепенно остывает и вновь опускается в регистр. Таким образом, получается естественная циркуляция .

Совет! Чтобы улучшить циркуляцию, забор следует делать из обратки, правда, в таком случае придется подождать, пока нагреется емкость. Поэтому можно сделать переключение с прямого забора на обратку.

Инструкция по подключению выглядит следующим образом:

  • Емкость устанавливается в и подключается к змеевику при помощи труб.
  • Для нормальной циркуляции верхний отвод бака необходимо соединить с верхним отводом змеевика, а нижний подсоединить к отводу снизу. Таким образом, отвод горячей воды происходит сверху, а холодная вода будет идти снизу.
  • При входе холодной воды монтируются обратный и предохранительные клапана, последний еще называют взрывником.
  • Затем задается пороговое давление согласно инструкции бака-накопителя, при котором срабатывает предохранительный клапан.

Работать данная система будет следующим образом так:

  • Заполненный бак греется через змеевик и при спуске горячей воды он автоматически станет заполняться через подвод холодной.
  • Если горячая вода не будет использоваться, то по мере нагревания давление в баке будет расти. При достижении критической точки сработает взрывник и выпустит давление.

Если система будет выполнена правильно, то горячая вода в бане будет в том количестве, в котором нужно, и при этом напора будет достаточно, чтобы комфортно помыться.

Вывод

Мы рассмотрели все основные типы существующих баков, а также их плюсы и минусы. При этом, сложно дать ответ — какой бак лучше. Каждый решает для себя сам, в соответствии с поставленными задачами, с которыми должна справляться эта емкость.

Получить дополнительную информацию по данной теме можно из видео в этой статье.

Установка бака для воды в бане открывает перед владельцем ряд удобств и преимуществ. Во-первых, появляется возможность приготовления горячей воды в процессе топки печи, что позволяет экономить энергоресурсы и расходовать их максимально целесообразно. Во-вторых, применение подобного агрегата в большинстве случаев дает возможность отказаться от установки электрического водонагревателя, что также идет на пользу бюджету, выделенному на обустройство бани.

К бакам для воды предъявляется несколько основных требований: они должны быть вместительными, долговечными, прогреваться за максимально короткое время и удерживать тепло так долго, как то диктуют потребности посетителей парилки. Среди доступных рядовому пользователю вариантов, в наибольшей степени перечисленным критериям соответствуют изделия, выполненные из нержавеющей стали.

Схема – пример установки выносного бака для воды

Современный рынок предлагает широкий ассортимент водяных баков, изготавливаемых из чугуна, нержавеющей стали и эмалированного материала. Как показывает практика, наибольшей популярностью среди владельцев бань пользуется именно нержавейка, что обусловлено грамотным и приемлемым соотношением эксплуатационно- технических характеристик и показателей стоимости.

Нержавейка характеризуется превосходными показателями теплопроводности, нормально переносит температурные скачки и служит объективно дольше различных черных металлов.



Здесь возникает закономерный вопрос: какая из существующих марок нержавейки лучше подходит для изготовления рассматриваемой емкости, предназначенной для эксплуатации в условиях бани? Во-первых, это марка 08Х17 (430), во-вторых, 8-12Х18Н10 (304). Упомянутые материалы, помимо всего прочего, применяются для производства посуды и характеризуются высокой стойкостью к воздействию высоких температур, являются полностью гигиеничными, не ржавеют и не деформируются во время использования. Помимо этого, такие материалы являются неприхотливыми и предельно простыми в уходе.

Подытожив вышесказанное, можно выделить 3 главных преимущества водяных баков, изготовленных из нержавеющей стали:

  • изделия не требуют обустройства дополнительной защиты от повышенной влажности воздуха и нормально переносят эксплуатацию в условиях, характерных для банной парилки;
  • нержавейка отличается высокими показателями теплопроводности, что дает возможность получать горячую воду в кратчайшие сроки;
  • баки из нержавейки не деформируются из-за резких перепадов температуры либо же эти деформации являются несущественными.

Варианты конструкции водяных баков для бани

Баки для воды, рассчитанные на использование в бане, могут иметь различную конструкцию. Основных варианта 3: встроенный бак, выносная емкость и агрегат, устанавливаемый на трубе. С особенностями каждого типа конструкции вы можете ознакомиться в следующей таблице.

Таблица. Конструкции водяных баков из нержавейки

Тип конструкции Описание
Установка представителей этой категории осуществляется в процессе строительства банной печи, в результате чего печка и бак становятся единой конструкцией.
Нагрев воды во встраиваемом баке из нержавейки осуществляется силами огня, благодаря чему коэффициент полезного действия непосредственно водяного бака держится на довольно внушительном уровне.
Ключевым недостатком такой конструкции является тот факт, что на подогрев воды в емкости уходит существенная часть тепла, в результате чего теплоотдача непосредственно банной печи заметно падает.
Полезное замечание! Гораздо более простым в изготовлении и использовании является наставной/навесной бак, устанавливаемый сверху каменки.
Более удобный и практичный по сравнению с предыдущей моделью вариант, в особенности, если бак конструируется и устанавливается с целью постоянного использования.
При желании готовый бак для воды из нержавейки можно установить в помывочном помещении бани, соединив его системой труб с печным теплообменником. Оптимальный материал изготовления труб – медь либо латунь.
Единственный значимый недостаток выносного водяного бака сводится к вероятности получения ожога в случае неосторожного обращения – положение в особенности актуально, если в баню будут ходить дети.
Натрубный бак для воды может быть установлен либо непосредственно над банной печью, либо в пространстве чердачного помещения.
В таких конструкциях вода нагревается в кратчайшие сроки. При этом показатели теплоотдачи печного агрегата не уменьшаются.
Несомненным преимуществом установки водяного бака в чердачном помещении является возможность «разгрузить» парилку, исключив емкость из ее обстановки и обеспечив большее количество свободного пространства.

В таблицу не включен еще один возможный вариант установки бака – сбоку печки.


Печь с боковым баком – фото

Способ обделен вниманием по той простой причине, что является наихудшим. Вода в таком баке будет очень быстро закипать. Если процесс парения затянется, из-за постоянно кипящей воды атмосфера в помещении парилки станет попросту невыносимой. Да и с обслуживанием подобного бака сплошные неудобства: в целях экономии пространства емкость делается высокой, но очень узкой.

Разобравшись с особенностями водяных баков из нержавейки и выбрав наиболее приемлемый вариант конструкции, остается лишь определить оптимальный объем емкости, после чего можно переходить непосредственно к этапу ее изготовления.

При выборе требуемого объема водяного бака из нержавейки, нужно, прежде всего, ориентироваться на запланированное количество посетителей, которые будут одновременно ходить в баню. К примеру, если парилка не способна ввиду своих физических габаритов вместить более 2-3 человек, можете смело ставить бак на 50-80 л, из расчета 25-30 л воды на каждого банщика.

Баки бывают разных размеров – выбирайте подходящий

Оперируя вышеприведенной рекомендацией, вы сможете рассчитать требуемый объем бака для воды с учетом посещаемости обустраиваемой бани. Для большего удобства рекомендуется добавить сверху расчетного значения хотя бы 10-20 л – потребности и представления о комфортном мытье у каждого человека разные.

Изготовление бака для воды из нержавейки своими руками

Большинство фабричных моделей водяных баков изготавливается из нержавейки толщиной 1 мм. Для самостоятельного изготовления рекомендуется использовать более толстые листы – порядка 1,2-1,8 мм (конкретный показатель подбирается в соответствии с объемом емкости). Расходы на изготовление конструкции в данном случае будут более высокими, зато вам долгие годы не придется задумываться о необходимости ремонта, покраски, покрытия различными специальными составами и прочего подобного обслуживания бака.

В качестве примера можете использовать следующий чертеж – это наиболее простой для самостоятельной сборки и один из самых популярных вариантов конструкции.

Размеры можете пропорционально менять в соответствии с требуемым объемом емкости. Расчет объема выполняется по стандартной формуле, т.е. показатели длины, ширины и высоты изделия последовательно перемножаются. К примеру, объем емкости, представленной в качестве примера, составит порядка 25 л.

Полезный совет! Еще более простой вариант водяного бака – изделие, изготовленное из отрезка бесшовной нержавеющей трубы. Отдавая преимущество такому решению, вы получаете ряд преимуществ. Во-первых, не придется тратить время и силы на раскрой листового металла, просчитывая припуски, запасы и прочие моменты, т.е. вероятность возникновения ошибок снижается к минимуму. Во-вторых, изготовление водяного бака для воды из трубы требует использования сварки в минимальном количестве.

В продаже доступны трубы из нержавейки диаметром до 1020 мм и даже более, что позволяет безо всяких проблем приобрести изделие для изготовления емкости требуемого объема. Чтобы определить объем цилиндра (а именно такую форму по итогу будет иметь накопительный бак), используйте следующую формулу.

Полезное замечание! При желании никто не запретит вам сделать бак из профилированной нержавеющей трубы, и тогда емкость будет иметь прямоугольную форму.

Дальнейший порядок самостоятельного изготовления бака для воды будет рассмотрен именно на примере использования отрезка трубы в качестве заготовки.

Важно! Если запланирована установка натрубного водяного бака, для его изготовления лучше использовать более короткую, но широкую заготовку, чтобы дымоотводящую трубу можно было пропустить через внутреннюю полость емкости. Выглядеть это будет примерно следующим образом.

Порядок изготовления водяного бака из трубы представлен в следующей таблице.

Таблица. Изготовление водяного бака для бани

Этап работы Описание
Ранее приводилась формула для расчета объема цилиндра. С ее помощью мы находим требуемую высоту водяного бака.
К примеру, мы хотим получить бак объемом 30 литров и используем для его изготовления трубу диаметром 1020 мм.
Путем нехитрых арифметических манипуляций на уровне 5 класса, преобразовываем формулу в следующий вид:
H=30/(3,14*0,512)=37 см – именно такую длину должен иметь отрез трубы для получения водяного бака указанного объема.
Чтобы отрезать кусок трубы, используем болгарку. Для работы с нержавейкой подходят диски толщиной 1 мм и диаметром 11,5 либо 12,5 см.
Чтобы готовый бак для воды имел красивый вид, нужно соответствующим образом обработать зоны распила. В будущем аналогичные действия будут выполнены при растачивании отверстий для подключения патрубков с кранами.
Наиболее удобным инструментом, позволяющим быстро и эффективно справляться с решением упомянутых задач, является ручная бормашина. Подобные приспособления комплектуются множеством разнообразных абразивных насадок, позволяющих добиваться максимального качества обработки конкретного материала.
При отсутствии ручной бормашины швы придется приводить в порядок подручными средствами: напильником, наждачной бумагой и т.п., что определенно является более длительным и трудоемким мероприятием.
На этом этапе нам понадобится лист нержавеющей стали. Крышку и в особенности дно рекомендуется делать из материала, имеющего более внушительную толщину по сравнению со стенками трубы, выбранной для изготовления корпуса.
Работа выполняется в несколько этапов:
— на листе нержавейки чертится круг по диаметру отверстий, которые он будет закрывать. Можете просто поставить трубу на лист металла и начертить круг, обведя изделие по контуру;
— в соответствии с разметкой вырезается 2 заготовки. Для резки и последующей шлифовки краев можно использовать уже упомянутые ранее болгарку и ручную бормашину.
Если предполагается натрубный метод установки водяного бака, на этом же этапе в днище и крышке можно подготовить отверстия по диаметру дымоотводящей трубы (лучше на 1 мм больше, чтобы дымоход мог через них пройти, в будущем зазор будет нивелирован при помощи сварки). Также на этой стадии можно подготовить отверстия для дальнейшего подключения патрубков с кранами, если они будут монтироваться в днище (актуально для выносных конструкций, устанавливаемых в стороне от печи, в случае с надтопочными/встроенными и натрубными баками патрубки целесообразнее врезать в стенку корпуса бака).
Более подробно нюансы сверления и сварки нержавейки будут рассмотрены в соответствующих разделах инструкции.
На фото продемонстрирована профилированная труба, но процесс сварки для этого случая и работы с круглой заготовкой остается одинаковым.
Изделия из рассматриваемого материала можно соединять разными способами:
— при помощи пайки с использованием безсвинцовых или высокотемпературных припоев;
— ручной либо автоматической сваркой (в случае с нержавейкой работа осуществляется исключительно в среде защитных газов).
Наиболее предпочтительным является второй вариант, самой простой в освоении – ручная дуговая сварка. В качестве защитного газа используется аргон. Сварка осуществляется с применением не плавящегося электрода для работы с нержавейкой. В международной классификации аппараты, предназначенные для такой сварки, маркируются аббревиатурой TIG. Покупая или арендуя сварочный аппарат, не забудьте приобрести/арендовать баллон с аргоном и редуктор. Функция последнего сводится к уменьшению давления защитного газа на выходе.
Швы должны быть максимально аккуратными и однородными. После выполнения их рекомендуется зачистить. Рекомендации в отношении подходящего для этого инструмента приводились ранее.
Полезный совет! При желании крышку бака можно не приваривать, а присоединить с помощью болтов и ушек либо попросту сделать ее съемной. Вариант актуален для случаев, когда вода будет добавляться пользователем вручную, а не поставляться посредством водопровода.
Емкость готова. Приступаем к подготовке отверстий для дальнейшей врезки патрубков.
Рассматриваемые конструкции укомплектовываются двумя патрубками с кранами. Через верхний патрубок в емкость традиционно подается холодная вода, а через нижний подогретая жидкость уходит потребителю.
Диаметры сантехнических патрубков соответствуют диаметрам водопроводных труб, применяющихся в комплексе с ними. Чаще всего используются трубы диаметром ½ либо 1 дюйм.
Для сверления нержавейки подойдет обыкновенная электрическая дрель. Главное, чтобы работа выполнялась на низких оборотах – не более 100 об/мин. В дрели с электронным регулятором установка требуемого режима не является проблемой. Если же такого регулятора нет, надо попросту активировать кнопку пуска короткими нажатиями – в течение секунды инструмент не успеет разогнаться до рабочей мощности.
Отверстия лучше всего делать сверлом марки Р18. Еще более удобный вариант – специальное ступенчатое сверло (показано на изображении). Такой инструмент не задирает края отверстия, благодаря чему оно получает идеально круглую форму.
Наряду с этим, для сверления отверстий диаметром более 14 мм удобнее использовать специальные насадки – т.н. «коронки».
Представленные диаметры таких коронок соответствуют как дюймовой, так и метрической градации сантехнических труб.
С помощью соответствующих коронок вы также сможете подготовить отверстия в днище и крышке бака, если предполагается его натрубная установка.
В продаже доступны патрубки с кранами для перекрытия потока воды. В комплексе с баком из нержавейки предпочтительнее применять комплектующие, выполненные из этого же материала.
Чтобы не тратить лишнее время на обустройство резьбы, патрубки попросту привариваются к подготовленным ранее отверстиям. Рекомендации в отношении инструментов и режимов сварки остаются теми же.
После установки водяного бака в соответствии с выбранной схемой (будут рассмотрены далее), к патрубкам подключаются водопроводные трубы (ранее отмечалось, что лучше всего использовать изделия из меди либо латуни) подходящего диаметра. Соединение патрубка с трубой выполняется любым подходящим способом, например, с помощью резьбового переходника.

Итак, емкость для воды готова, и даже патрубки для врезки труб уже смонтированы. Остается лишь подключить готовое устройство для его последующего использования по назначению.

Порядок подключения бака для воды из нержавейки

Важные замечания перед началом работы

Ранее отмечалось, что наиболее часто встречаются следующие варианты монтажа бака: внутри печи, в стороне от нее и на дымоходной трубе. Первый вариант предлагаем заменить способом, при котором монтаж бака осуществляется над печной каменкой. Данный метод более прост в реализации, при этом, к его использованию можно прибегнуть, даже если печь уже построена – вдруг вы сначала думали, что подобный нагреватель вам не понадобится, а после изучения изложенного материала уяснили все преимущества его использования и захотели установить в своей бане.

Важно! Реализовать упомянутую замену удастся только в случае с разборным дымоходом. Предлагаемый способ предполагает совмещенную установку бака – он будет одновременно размещаться над камнями и вокруг дымоходной трубы, что сделает эффективность нагревания воды максимально высокой. В противном случае придется либо отдавать предпочтение встроенной модели бака (если печь только строится), либо устанавливать агрегат на отдалении от печки.

Если печь кирпичная, подготовка места для бака и его непосредственная установка выполняются в процессе кладки (конкретный этап зависит от выбранной конструкции печи и размеров топки, чаще всего это 10 ряд). При кладке ряда оставляют проем для размещения бака. Размер проема должен на несколько миллиметров превышать габариты устанавливаемой конструкции для компенсации температурных расширений.

На схеме – проем для установки бака

Примечание! В промежутки между отмеченными четвертинками кирпича укладываются трубы, наличие которых будет способствовать повышению эффективности обогрева – таковы конструкционные особенности конкретно этого печного агрегата, в выбранном вами проекте данные трубы могут отсутствовать.

Печь с установленным баком выглядит так.

Снизу в стенку бака врезан сантехнический кран. Предполагается, что пользователь будет набирать горячую воду прямо в парилке. При желании конструкцию можно усовершенствоват ь, врезав вместо крана упомянутый ранее патрубок, подсоединив к нему водопроводную трубу и выведя ее в помывочную.

Когда кладка будет доведена до верхней грани бака, на него укладываются 2 металлические полоски, наличие которых позволит безопасно перекрыть накопительную емкость кирпичом.

В случае с металлическими банными печами, бак для воды приваривается над топкой (рекомендации в отношении сварки приводились ранее). В результате нагрев емкости осуществляется силами пламени, что обеспечивает максимально быстрое приготовление воды. Выглядит конструкция приблизительно так.

Важно! Если предпочтение отдается встраиваемой конструкции бака, для его изготовления следует использовать металл толщиной более 1 мм и, при этом, следить, чтобы качество сварных швов было максимально высоким. В противном случае бак либо быстро прогорит, либо даст течь через некачественные швы.

Полезный совет! В случае с кирпичной печью, можно пойти более простым путем, уложив водяной бак на корпус печи над топкой. Конструкция выглядит примерно так.

Установка бака для воды над каменкой

Данный метод, как отмечалось, предполагает совмещение вариантов установки бака над каменкой и на дымоотводящей трубе. Расстояние между каменкой и дном бака обычно выдерживается в промежутке 20-35 см с возможностью изменения в обе стороны: чем меньше этот показатель, тем быстрее нагреется вода, но бак прослужит меньше, и наоборот.

Приводить подробную пошаговую инструкцию не имеет смысла – всеми необходимыми знаниями вы уже владеете. Ранее рассказывалось, как подготовить отверстия в днище и крышке бака для пропуска через них дымоотводящей трубы. Сделайте это.

Далее вам нужно провести элемент дымоотводящей системы через внутреннюю полость емкости и соединить трубу с баком в местах входа и выхода (в днище и крышке) при помощи сварки. Как это делать вы тоже знаете.

Водяные баки из нержавейки имеют сравнительно небольшой вес (к примеру, чугун гораздо более тяжелый и бак из него потребовал бы фиксации к потолку при помощи цепей или другим подходящим способом) и дополнительного крепления не требуют. Дальнейшая установка дымохода выполняется по стандартной схеме, в зависимости от выбранного типа конструкции.

В идеале готовая система будет иметь следующий вид.


На представленном в качестве примера изображении не видны патрубки и краны. Следующая конструкция не так красива внешне, зато подключение вывода воды здесь наглядно продемонстрирова но.

Что касается подачи холодной воды, она может быть организована несколькими способами, в зависимости от особенностей конкретной ситуации:

  • заполнение бака осуществляется вручную;
  • вода подводится из колодца/скважины;
  • подача воды осуществляется из централизованной системы водоснабжения.

Рассматривать в подробностях каждый из перечисленных вариантов мы не станем, т.к. это темы для отдельных объемных инструкций.

Установка выносного водяного бака

Обустройство такой системы также не отличается чрезмерной сложностью. Единственное, схема дополняется новым устройством – теплообменником. Он может быть встроенным либо внешним. Для самостоятельного изготовления лучше выбрать второй вариант – он более удобен и прост в реализации.

Схема системы с выносным водяным баком представлена на следующем изображении.

Здесь мы видим, что внешний теплообменник установлен на дымоходной трубе. Вода в теплообменнике греется за счет тепла дымовых газов, передаваемого через стенки трубы. Если под теплообменником расположена открытая каменка, дополнительно нагрев будет осуществляться силами тепла раскаленных камней.

Подогреваясь в теплообменнике, вода уходит во внешний бак, оттуда, остывая, обратно в теплообменник. Циркуляция воды будет обеспечиваться посредством созданных уклонов и разности давлений в емкости с горячей и остывшей жидкостью.

Выносной бак с горячей водой на 60 л

Теплообменник вы сможете сделать самостоятельно. По сути это тот же бак для воды, инструкцию по изготовлению которого вы уже изучили, только меньшего объема (обычно до 5 литров). Установка теплообменника выполняется так, как и бака в предыдущей инструкции (на дымоотводящей трубе).

Регистр – теплообменник для банных печей

Как делать необходимые отверстия, устанавливать патрубки, краны и трубы вы уже тоже знаете. Где это делать – смотрите на схеме. Остается лишь подготовить все требуемые элементы и собрать их в единую систему, выдерживая необходимые расстояния и уклоны в соответствии с вышеприведенной схемой.

В данном примере выносной бак для вод установлен в помывочном помещении и укомплектован стандартным сантехническим краном для слива воды. Трубы, как и упомянутый кран, врезаны в дно емкости. Отверстия для прокладки труб через перегородку можете выполнить с помощью подходящего инструмента, например, перфоратора.

В соответствии с актуальными положениями действующих стандартов, трубопроводы холодного и горячего водоснабжения в случае их прокладки через перегородку должны быть уложены через гильзу. Диаметр последней подбирается так, чтобы на 0,5-1 см превышать внешний диаметр монтируемой трубы. Для заделки зазора между гильзой и трубой используется несгораемый мягкий материал, чтобы по итогу обеспечивалась возможность перемещения трубы по продольной оси в случае температурных расширений. Схематически это показано на следующем изображении.

Зазоры в перегородке можно замаскировать любым подходящим способом, к примеру, заполнив упомянутым мягким несгораемым материалом и закрыв элементом наружной отделки (вагонкой и др.).

Остается лишь разобраться, как закрепить водяной бак на стене. Самый простой вариант – установка на металлические уголки, мощности которых было бы достаточно, чтобы выдержать вес бака с водой.

Крепление осуществляется следующим образом. Приложив уголки к стене, вы ставите на поверхности метки, просверливаете по меткам отверстия и монтируете в них дюбеля. Далее прикручиваете уголки к стене при помощи болтов длиной 8-10 см и диаметром 1-1,2 см.

На уголки сможете установить ваш водяной бак. Способ является предельно простым в реализации, но не самым надежным (ошиблись при выборе уголков – они прогнулись – бак упал), да и подходит он объективно только для прямоугольных конструкций небольшого объема. Более надежным является метод крепления, использующийся при установке бытовых водонагревателей. Для его реализации вам придется снова поработать со сварочным аппаратом. Всеми необходимыми знаниями вы уже владеете, поэтому дополнительных пояснений давать не требуется. Порядок действий следующий:

  • отрезается полоса металла (подойдет та же нержавейка) толщиной от 1,5-2 мм, шириной 5-10 см и длиной, чтобы выступала за боковые стенки нагревателя на несколько сантиметров с каждой стороны;
  • в полосе просверливаются отверстия по диаметру крепежных болтов (поймете, взглянув на представленное далее изображение);
  • готовая крепежная планка приваривается к задней стенке бака.

Дальнейшие действия аналогичны предыдущей инструкции, с тем лишь отличием, что водяной бак не устанавливается на уголки, а крепится к стене через них посредством приваренной планки. Выглядит это следующим образом.

Бак установлен. Можно тестировать и, если все нормально (нет течей, чрезмерного нагрева и прочих неблагоприятных явлений) принимать конструкцию в постоянную эксплуатацию.

При желании систему можно совершенствовать практически до бесконечности, укомплектовывая разнообразной автоматикой, средствами измерения и т.д. Не исключается и возможность монтажа дополнительной разводки с целью подключения бака к душевой кабине в помывочной – это позволит мыться с максимальным комфортом. Пример реализации такой задумки представлен на следующем изображении.

Полезный совет! Установку бака выполняйте таким образом, чтобы он был минимально отдален как от банной печи, так и от места забора горячей воды.

В достаточной мере овладев искусством сварки нержавейки, при желании вы сможете изготовить бак не из трубы, а из листового материала – это более ответственная по сравнению с рассмотренным вариантом работа. Пример ее выполнения детально освещен в приложенном видео.

Источник статьи: http://heatylab.com/raschet-baka-dlya-vody-v-banyu-kak-vybrat-bak-dlya-vody-v-banyu-kakie-byvayut-baki-dlya/

Оцените статью
Про баню
