Кран для разгрузки бани

Подготовка, погрузка и разгрузка готовой перевозной бани

Многие, сталкиваясь со словами «поиск и оплата крана возлагается на заказчика» представляют эту задачу непреодолимой. Но уверяем Вас, съев на этом не одну собаку — это не так уж и сложно. Большинство садовых товариществ и дачных посёлков обслуживается местными «шабашниками» — кранами, строителями, охранниками и т.д. Достаточно поинтересоваться у соседей, поездить по ближайшим строительным рынкам и вам обязательно дадут номер телефона услуг крана.

В нижней части страницы мы опубликовали фотографии процесса погрузки бани на нашем производстве. Тот же принцип применяется и к разгрузке готовой бани на месте. На что стоит обратить внимание:

• Грузоподъёмность крана должна быть ни ниже 10 тонн, т.к. средний вес бани составляет 5-6 тонн (требуется запас грузоподъёмности, т.к. как правило, баню требуется поставить на большом расстоянии от самого крана). Также постарайтесь найти телескопический кран (с выдвижной стрелой) — такой кран даёт большую возможность манёвренности.
• Требуется обеспечить подъезд техники к месту разгрузки и определить нет ли помех работе крана (провода, деревья, канавы, мягкий грунт и т.д). Очень часто, упустив эти детали, на месте выгрузки мобильной бани возникает проблема разгрузки. Оптимальное решение этого вопроса — привести на место водителя крана для оценки ситуации. Его опыт позволит без ошибочно определить все варианты разгрузки и обойти неприятности стороной.
• Требуется уточнить у водителя крана наличие строп (чалки) длинной 5-6 метров или наличие длинного «паука». Короткие стропы и короткий паук могут нанести серьёзный урон готовой бане при разгрузке. Мы можем предоставить свои стропы, которые будут у нашего водителя.

Ну и последнее: — нас спрашивали, что мы предпринимаем для того, чтобы баня пришла к заказчику чистой, не занесённой дорожной грязью, пылью и талым солёным снегом? На фотографиях Вы найдёте ответ на этот вопрос — все бани упаковываются (оборачиваются) технической плёнкой, которая крепится к самой бани временными рейками. Этот вариант проверен годами!

Источник статьи: http://stroy-gid.ru/gotovye-bani/podgotovka-i-razgruzka-pogruzka-bani.html

Подъёмник для сыпучих материалов и 2 мини-крана: сделай сам за недорого

Строить дом в одиночку можно, но сложно. Особенно, если приходится класть каменные стены, поднимать на второй этаж кирпичи, или «закидывать» на перекрытие песок и мешки с цементом. Чтобы не надорваться. Сэкономить на заказе крана и, вообще, упростить себе задачу, многие пользователи FORUMHOUSE делают мини-краны и подъёмники. В этой статье мы расскажем о трёх удачных конструкциях.

Содержание:

• Автоматический подъёмно-разгрузочный механизм для сыпучих материалов
• Самодельные краны на основе электротельфера для подъёма газобетона
• Видео, где показываются самодельные мини-краны в работе

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

• Электрический тельфер мощностью 0.9 кВт с максимальной грузоподъёмностью 500 кг.
• Корыто или кузов от садовой тачки грузоподъёмностью 250 кг.
• 12-я стальная двутавровая балка.
• 8 шт. подшипников для роликов.
• Электрический кабель.

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак.

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик. Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Важно! Кабель подвижен.

Подъёмник работает так:

1. Загружаете корыто сыпучкой.
2. Поднимете груз наверх.
3. Загоняете корыто на место разгрузки.

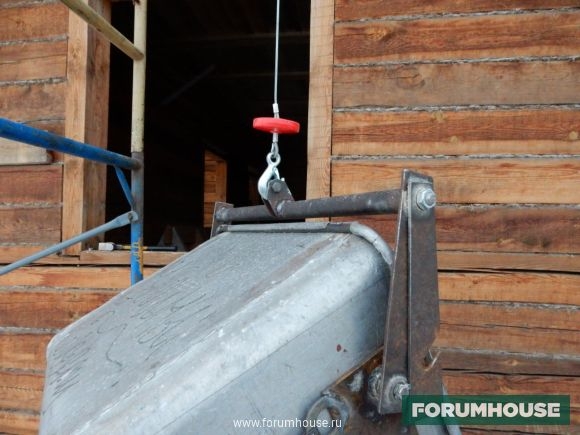

4. Для разгрузки, опустите корыто на перекрытие. Замки подъёмника автоматически отсоединяются.
5. Произведите разгрузку.
6. Вытяните каретку с помощью верёвки на торец двутавра.
7. Опустите корыто вниз.
8. Закрепите замки.
9. Загрузите корыто.
10. Повторите операцию.

Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.

Подъёмник понравился участникам портала и у них появились вопросы к ed_hanow.

1. Почему не использовали стандартную каретку? Ограничение по высоте?
2. На сколько выгоден этот механизм? Не дешевле нанять пару разнорабочих. Сделать блок и поднять на второй этаж груз на верёвке? Думаю, дня за 3, управились бы. Опилки ещё легче. Можно и по лестнице в мешках потаскать.

Отвечаю по пунктам:

1. В продаже не было нужной мне каретки. Те, чтобы были, дорогие и их нужно переделывать.
2. Ограничение по высоте есть. От перекрытия до бруса всего 1.8 м. Пришлось вписать в эти параметры каретку с самосвальным корытом.
3. Я строю не первый дом и, поднимать груз, через блок, вдвоём, то ещё удовольствие.
4. С электрическим подъёмником работаешь один. Ни от кого не зависишь. Подъёмник пригодится для строительства бани, гаража, где он потом и останется.

​2 мини-крана, чтобы поднять блоки на второй этаж

И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.

Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

Опорная площадка крана.

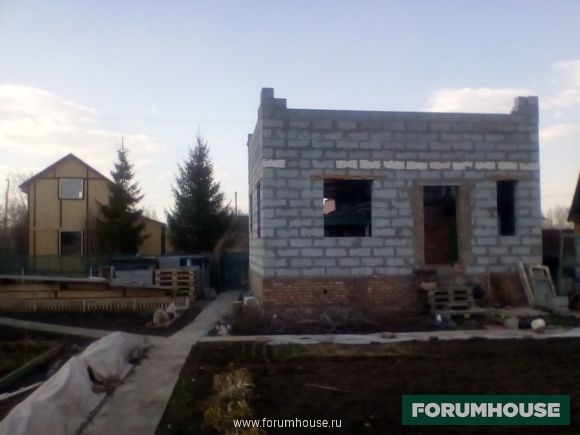

Фото со строительства.

Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.

Выводы

Мини-краны, показанные выше — хорошо отработанные и недорогие конструкции, доказавшие свою эффективность. Сделать аналогичные модели по силам любому самостройщику, у которого есть сварочный инвертор, болгарка и дрель. Если вам нужны более продвинутые самодельные краны большой грузоподъёмности, то рекомендуем статьи:

• Мобильный кран для кладки блоков. Фотоинструкция с чертежами по изготовлению самодельного передвижного консольного двухплечевого строительного крана.
• Мини-кран своими руками: обзор вариантов. 3 топовых конструкции самодельных кранов, включая самодельный аналог профессионального немецкого мини-крана с выдвижной центральной стойкой.
• Делаем кран своими руками. В материале — мини-пионер для подъёма бруса: чертежи, расчет полиспаста, детальные фото.

АРТ-ХАУС: Отделка необычного дома мозаикой и волшебный интерьер. О необычном дизайнерском доме, построенном без наёмных рабочих, рассказывает его автор — художник-архитектор.

Источник статьи: http://www.forumhouse.ru/journal/articles/8730-podyomnik-dlya-sypuchih-materialov-i-2-mini-krana-sdelai-sam-za-nedorogo

Доставка и оплата

1. ДОСТАВКА КОМПЛЕКТА БАНИ ДЛЯ СБОРКИ БАНИ НА ВАШЕМ УЧАСТКЕ:

— Доставка и разгрузка комплекта для сборки на Вашем участке — 4000р. (Цена указана для доставки по г. Ставрополю и г. Михайловску, в другие населенные пункты стоимость доставки расчитывается исходя из расчета 35 руб./км.

Доставка * готовой бани может быть осуществлена несколькими способами: С помощью крана-манипулятора. Погрузка и разгрузка бани осуществляется краном-манипулятором; С помощью грузового коммерческого транспорта (а/м «Газель» и т.п.) Погрузка и разгрузка осуществляется с помощью подъемного крана .

2. ДОСТАВКА МАНИПУЛЯТОРОМ:

— Установка бани происходит параллельно манипулятору согласно схеме разгрузки, размещенной ниже. На месте разгрузки и установки не должно быть высоковольтных проводов, газовых труб, и прочих препятствий для стрелы крана манипулятора.

СХЕМА РАЗГРУЗКИ БАНИ С МАНИПУЛЯТОРА

— Для доставки бани к месту выгрузки необходимо обеспечить беспрепятственный проезд тяжелой грузовой техники (манипулятора) грузоподъемностью 5 тонн, не повышенной проходимости. Грунт должен быть плотным и выдерживать вес груженного крана-манипулятора. Плотность и несущие

ПРИ НЕПРАВИЛЬНОМ РАСЧЕТЕ ПЛОТНОСТИ ГРУНТА КРАН-МАНИПУЛТОР УВЯЗНЕТ

— Высота грузового автомобиля с баней 4 метра. Соответственно, ограничение по высоте проезда не должно быть менее 4 метров.
— Вам необходимо обеспечить подготовленное для установки изделия основание, возможность подъезда транспорта не повышенной проходимости (манипулятор длиной 8 метров и шириной 2,4 метра) к месту установки бани.
— Условия проезда: ширина проезжей части не менее 3-х метров, ширина проезжей части для поворота и проезда на участок манипулятора под углом 90° к проезжей части не менее 6-ти метров.

Стоимость доставки Бани-Бочки на кране-манипуляторе:

В пределах г. Ставрополя, г. Михайловска, с. Верхнерусское:
— Модели «МИНИ», «ЭКОНОМ», «СТАНДАРТ», «ЛЮКС», «СУПЕР-ЛЮКС» — 5000 руб.
— Модели «МЕГА-2», «МЕГА-3», «ЭКСКЛЮЗИВ» — 6000 руб.
— Стоимость доставки по Ставропольскому краю и в другие регионы — 60 руб/км. от склада компании

3. ДОСТАВКА ГРУЗОВЫМ ТРАНСПОРТОМ:

— Погрузка и разгрузка бани осуществляется подъемным краном. Перевозка бани осуществляется на бортовом грузовом транспорте.
— Преимущества данного вида доставки заключаются в том, что подъемный кран осуществляет выгрузку бани на растоянии до 35 м. от место стоянки крана. Подъемный кран может осуществить выгрузку через высоковольтные провода и газовые трубы, а также установить баню на заднюю часть двора — через крышу строения.

* Стоимость доставки не включена в базовую стоимость бани и оплачивается отдельно. Оплата стоимости производися водителю крана-манипулятора, по факту доставки.

* Стоимость площадки/фундамента для установки бани на Вашем участке не включены в стоимость бани и оплачиваются отдельно.

Как происходит оплата

Заказ и Оплата выбранного Вами изделия производится после подписания договора. Вы вносите предоплату в размере 50 % от стоимости изделия, оплата остальной суммы производится:
1. в день отгрузки Вам комплекта для сборки (в случае, если Вы заказали комплект для самостоятельной сборки);
2. в день отгрузки Вам готового (собранного) изделия (в случае, если Вы заказали изделие «ПОД КЛЮЧ» со сборкой на территории нашего производсвенного предприятия);
3. в день доставки Вам комплекта для сборки (в случае, если Вы заказали изделие со сборкой на Вашем участке). Оплату стоимости работ по сборке изделия на Вашем участке Вы оплачивает после завершения работ по сборке.

Кредит, рассрочка

Вы можете приобрести понравившееся Вам изделие в кредит или в рассрочку.

Сделать заказ Вы можете по телефону:

8 8652 61-21-33

8 906 479-21-33

А также по электронной почте:
