Для бани в деревне понадобилась новая печь. Это моя вторая печь в жизни, поэтому были некоторые недочеты в её постройке.
Печь изготавливалась из металла, который был в наличии. Покупались только колосники, задвижка и петли на двери топки и поддувала.
Труба диаметром 520 мм., толщина трубы 8 мм., длина трубы 70 см.
К торцам трубы будут приварены листы металла толщиной 12 мм. размером 72х63 см., как выяснилось позднее заготовку на передний торец можно было сделать меньше практически на 10 см. в высоту, а задний наоборот больше на 5-7 см.
Печь будет иметь один оборот, для изготовления данного оборота необходимы детали также из листа 12 мм. размером 63х15 см. – 2 шт. (бока выхлопа), 63х22,4 см. – верх выхлопа, 22,4х16 см. – заглушка выхлопа.

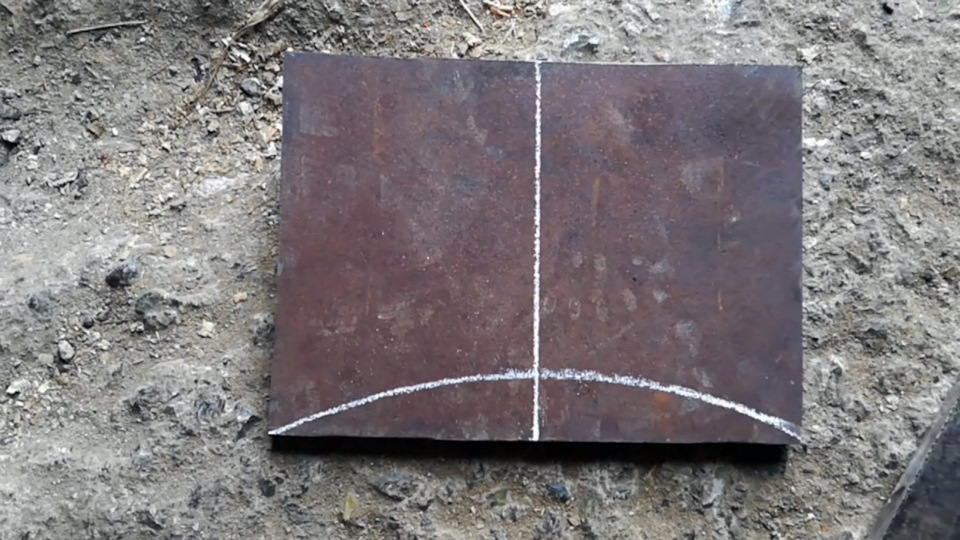

Кстати, бока выхлопа можно сделать 63х10 см., для того чтобы не менять исходный размер заднего торца печи.

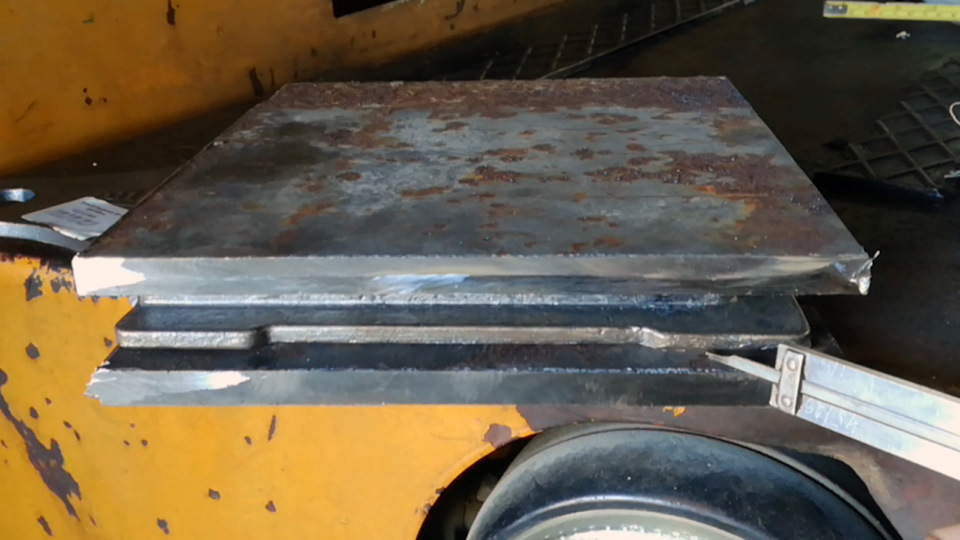

Такой выхлоп получается.
Используем чугунные колосники размером 35х20 см. Можно купить 3 или 4 колосника (если 4, то один укоротить наполовину). Также необходимо заготовить куски арматуры/круга/квадрата для того, чтобы впоследствии на них опирались колосники, кода они будут находиться внутри топки.
Ложим трубу на одну из торцев и размечаем её. Это необходимо для дальнейшего позиционирования дверцы топки и поддувала. Также размечаем отверстие под выхлоп газов из топки печи.
Размечаем дверцы топки и поддувала и пропиливаем их, но не до конца. Оставляем тонкие перешейки железа для того, чтобы осталось равномерное расстояние при приварке петель. После приварки петель остатки металла срезаем.
Размер двери поддувала – 25,5 х 5 см.
Размер двери топки – 37х26,5 см.
Печка будет оборудована чугунной задвижкой на дымоходе. Готовим для данной задвижки стальную коробку из листа толщиной 8 мм. Размеры заготовок 20х21 см – 2 шт., 19х2 см – 3 шт. Впоследствии на заготовках 20х21 см. вырезали бензорезом отверстия под трубу.
Готовим на плоскость двери топки и двери поддувала полосу по контуру. Размер полосы 15 ммх3 мм.
Готовим пластины, которые будут приварены к петлям. Приварка пластин позволит избежать заедания при открывании дверцы топки и поддувала. Ручку на дверь также сделал из полосы таким образом, чтобы расстояние от дверцы до ручки было примерно 10-15 см. Так ручка будет меньше греться.
Готовим боковые стенки, которые идут вдоль печи из листа металла толщиной 4 мм. Размер заготовок 73х71,5 см.
Далее приступаем к изготовлению бака. Первоначально бак был изготовлен из обычного металла, впоследствии заменили на бак из нержавейки. Объем бака 50 литров
Бак изготавливал также из листа железа толщиной 4 мм. Размеры заготовок: 63х63 см – шт., 50х20 см. – 3 шт., 50х50 см. – 1 шт.
Крепление бака к телу печи будет осуществляться на 4 болта на 10 мм.
Если вы делаете печь для мастерской или гаража, то бак можно не изготавливать.
Очищаем все заготовки от ржавчины и приступаем к сварочным работам!
Впоследствии на обороте печи был сделан вырез под очистку его от сажи (пришлось также дополнительно прорезать переднюю стенку печи, целесообразнее сделать данную стенку печи ниже)
На торцевые стенки печи снизу были приварены пластины для транспортировки печи по поверхности.
После изготовления печь и бак были полностью окрашены термостойкой эмалью. На бак снизу вварен фитинг, сделан отвод для горячей воды.
После задвижки печи был приварен кусок трубы диаметром 159 мм. На одном из концов данной трубы сделана проточка для посадки на нее сэндвич трубы, с внутренним диаметром 160 мм.
Печь получилась очень увесистой, затаскивали её в баню впятером. Думаю, печи из такого толстого металла хватит надолго. Установили данную печь в баню размером 4х5м. Более чем достаточно! Расстояние между боковыми листами печи и трубой 520 мм. заполнили камнями для того, чтобы можно было поддать парку!
На этом всё, всем удачи и пока!
Метки: печь, печь в баню, печь в гараж, печь в мастерскую, буржуйка, буржуйка в гараж, печь длительного горения
Комментарии 41
Колхоз полный, уже давно никто такие поддувала не делает, а скоба на крючке двери это ручка чтоб рукой открывать дверцу?кстати дверь вашу поведёт очень скоро, если не сделаете теплоэкран
По поддувалам спорно, скоба это ручка, печи уже почти год дверь не повело 12 мм. металл
Если ручка то необходимо изоленту намотать чтоб руки не обжигало, 12 мм как и 3 мм поведёт при нагреве по любому, а поддувало вообще вне критики-отстой, не имеет фиксации для режимов работы и прямого направления поддува…трындец, я свои то печи выкладывать стесняюсь, а видя ваше убожество прям пост как азбука печестроения напрашивается в свет, и не с целью покрасоваться а чтоб люди думать начали прежде чем металл портить
Кстати, хорошая идея. Мне как раз надо на производство печь, помещение топить…
Я думаю очень надолго хватит такой печи, учитывая толщину металла
С нижней дверцей херня какая-то…
Для поддува её хватит, но как золу убирать?
Достаю из печи один колосник и произвожу очистку печи и поддувала от золы
Золу совочком неудобно выгребать, поддувало мона было донизу опустить и регулируемым сотворить. При таком исполнении и специально обученный лоток с отработкой, смешанной с опилками, в печи удобно размещается.
Баня с печью, подобной конструкции, летом топится за полтора часа, зимой за 2,5 часа при температуре до — 15 гр.С
Весь смысл конструкции в большей, площади нагрева каменки. Бак лучше устанавливать сверху, рядом с дымоходом, для камней там места останется за глаза.
Достоинства печи, это, сравнительно низкий расход дров и отсутствие необходимости в постоянном регулировании горения задвижками, заслонками и т.д.
Эксплуатирую подобную конструкцию уже 17 лет, только колосники пару раз менял и все.
В сравнении с продающимся повсеместно тонкостенным г-ном, за многие и многие деньги, считаю конструкцию очень удачной.
Ну эт смотря какой объём бани и каков размер печи.
У меня зимой через полтора часа при -20 на улице в парилке ужо за 60 градусов (банька, правда, небольшая, а парилка и вовсе маленькая).
А ежели небольшую баньку ещё и хорошо дополнительно утепли-и-ить…
:о)
Баню большой печкой не испортишь)))
Ну а для нагрева воды всегда место оптимальное найдется…тем более на большой печи)))
Печь в теме, отличается от многих, что объём под галыши хороший, вот ещё её в камень правильно закатать, что бы она тепло в камень отдавала, а камень уже грел баню, тогда вообще норм было бы.
Но такая конструкция должна разъединять метал каменки, от метала печи, иначе каменка стыть быстро будет.
Вообще в мет. печах, думаю это обязательное условие должно быть, иначе выжженный кислород, и быстрое остывание.
КамЕнка, камЕнь проверочное слово. КамИнами бани обычно не топят.
:о)))
Баня с печью, подобной конструкции, летом топится за полтора часа, зимой за 2,5 часа при температуре до — 15 гр.С
Весь смысл конструкции в большей, площади нагрева каменки. Бак лучше устанавливать сверху, рядом с дымоходом, для камней там места останется за глаза.
Достоинства печи, это, сравнительно низкий расход дров и отсутствие необходимости в постоянном регулировании горения задвижками, заслонками и т.д.
Эксплуатирую подобную конструкцию уже 17 лет, только колосники пару раз менял и все.
В сравнении с продающимся повсеместно тонкостенным г-ном, за многие и многие деньги, считаю конструкцию очень удачной.
Согласен с Вами, но бак очень быстро закипает. Когда нужно было много горячей воды ставили прямо на печь сверху железную выворку. Закипала стремительно.
Кладём, Карл, кладём! Устанавливаем!
Ну, в этом тексте хоть запятые да заглавные буквы есть. А то половину постов на Драйве читать невозможно…
И с этим я тоже согласен
Кладём, Карл, кладём! Устанавливаем!
А прожорливость печи какая до состояния кипения воды? И через какое время можно будет баней пользоваться по назначению?
вода в бане не должна кипеть как бы))) Первоначальная задача печи нагреть каменку для подачи легкого пара. Ну это тоже так себе печь. Не люблю с открытыми каменками. Баловство и пар не тот )) Хотя можно решить парогеном в каменку. Расход будет у такой печи более менее, как большинство топи мойся. Я бы еще добавил конвекционных труб в топку и чтобы сверху выходили
Как это не должна?
А веник как запаривать?
Кипяток не желателен, хватает вполне 80градусов. Я вообще любитель пышных веников)) а не те которые как тряпка бьют. Веник должен воздух теплый «аля» веер собирать с ароматным паром. Поддавать той же водичкой после запарки
Плохо вы знаете особенности применения бани.
У веника другое предназначение…
Странно, но 90% людей не знают этой сути, а ведь это человек изобрел, а не обезьяна в джунглях…хотя они тоже в горячих источниках любят попарится)))
почитайте профильные форумы. много чего нового узнаете о Русской бане. Что температура в бане должна быть 60гр, а не как в сауне. в Бане главное — это парная от слова пар )) мартышки что на фото)) японцы такие бани любят. Мне бы после парной лучше купельку ледяную, а лучше прорубь в речке или прудике
На тех профильных, такие же далекие, ютуберные спецы, как и везде в прочем.
Спецов мало, их не ценят, и они исчезают…супер пупер, америга еврожопа…вот ваши спецы.
Вообще не понял сути коммента. Но деревня у меня в устье Белой где в Каму впадает. имеется старая баня с кирпичной печью. вот это олдскул. тут гейропой и не пахнет )) гейропа это сауны и прочая лабуда. чисто кости погреть. а в баню надо душой и телом отдыхать. А в городе печь уже металл с каменкой закрытой. и обложена кирпичом. Почти тоже самое. Закрытая каменка и парогенератор спасает и делает тот легкий пар. Тебе то какая парная нравится так и не написал. а только слова что все не так )))
А у меня представляете, только братьев и сестер родных 7 человек, и бани начиная от первой которая в земле на половину, с большим чаном, по черном, и до печной из кирпича по белому…разные есть.
И на берегу реки есть, где до мостика из парилки 15-20 метров.
Бывает в день в 3-5 ти банях попарюсь.
Да и что их сравнивать с железками?
Из изобилия бань, мне нравятся те, которые по чёрному, где печь имеет около куба кирпича + пол куба галыша минимум.
Эта баня находится у отца, она лучшая, раз затопишь, и парится летом минимум часов 6, зимой 6 максимум (при стандартной топке)
Все которые с голым металлом, это далеко не бани, так душилки, и помывочные пока не умер там)))
Банная помывка менее 3-х часов (при протопленной парилке) — эт, ИМХО, помывочная, а не баня независимо от того, как сама баня исполнена и какая в ей печь… и остаток дня опосля бани — отдых.
А 3-5 помывок за день — это, опять же ИМХО, мазохизм.
У нас как писал выше, семья большая, поэтому пока каждый помоется, времени много пройдет.
Поэтому у отца всегда сильная баня была.
Восьмой десяток ему, в баню только первый ходит, вторым ещё бывает иногда, но третьим точно не пойдет.
Около часа в бане проводит с березовым веником.
Сейчас родители топят для себя, по тихому.
В 14.00-15.00 она готова, я приезжаю к ним в 20.00-21.00 успеваю последний пар выжать))) это зимой.
По черному она прогревается полностью, и во все стороны.
А из за отсутствия метала, воздух не выгорает.
А за присутствия большого количества камня, идет хорошая аккумуляция тепла.
По белому у средней сестры хорошая, но там из кирпича, и каминка большая, жара больше в бани остается, и не просто жар, а именно с силой, с большей аккумуляцией, и меньше в трубу улетает во время топки, и далее помывки и.т.д, отсюда прогрев хороший (ну там ещё уровни полов потолка, дверей большую роль играют)
Верно вам тут уже говорили, читать вы точно не умеете, только понторезить, скучно.
Куда мне до вас)))
На тех профильных, такие же далекие, ютуберные спецы, как и везде в прочем.
Спецов мало, их не ценят, и они исчезают…супер пупер, америга еврожопа…вот ваши спецы.
Судя по всему, ты действительно не понимаешь, что такое баня. Тупо навязываешь свое представление, да еще и на грубость нарываешься.
Себя тыкай, или друга попроси.
Не в одном слове, некому нечего не навязывал…тем более наркоманским поселениям.
Тыкнись и опустит)))
А прожорливость печи какая до состояния кипения воды? И через какое время можно будет баней пользоваться по назначению?
В зависимости от температуры на улице и как долго не топилась баня. Обычно время 1,5-2,5 часа
Вода хрен когда нагреется
Нагреется только достаточно долго грется будет
