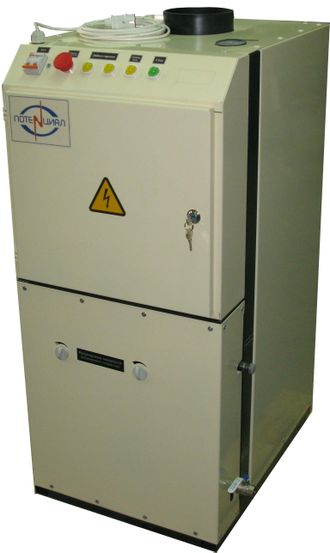

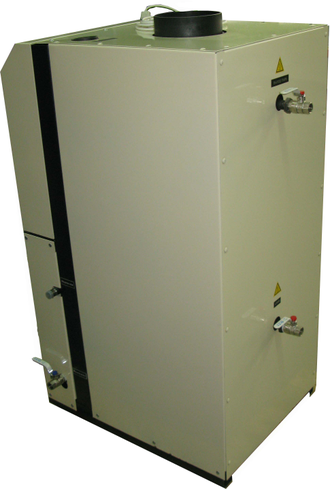

Парогенератор газовый Орлик КПМ-50Х для сауны, хамам, турецкой бани
Описание
Парогенераторы для бань еще называют парообразователями. Их цель преобразить комнату в настоящую банную парилку, заполненную легким или сырым паром. А точнее какого свойства и густоты получится пар, создадутся условия турецкого хаммама или русской парной. Соответственно паровой генератор это оборудование, которое отвечает за поступление пара в парилку. Главная функция это преобразование поступившей в емкость воду в пар.
Данное устройство на отечественном рынке новинка в сфере теплового технического оборудования. В виде топлива здесь применяется газ природного происхождения находящийся под низким давлением. Для его портативности возможно применение пропан — бутана.
Функционал парогенератора Орлик КПМ-50Х (Орлик 0,5-0,07ГХ) позволяет производить до 50 кг пара в час и температурой до 130°С.
Давление подсоединяемого газа (мбар)
Диаметр форсунок (мм)
Количество форсунок в горелке
Тепловая мощность (кВт)
Расход газа (кг/ч)
Диаметр дымохода (мм)
Потребляемая мощность (Вт)
Плавная регулирование паропроизводительности (кг/ч)
Рабочее давление пара (бар)
Максимальное давление защитного клапана (бар)
Испытательное давление котла (бар)
Водяной объем теплообменника (литр)
Паровой объем теплообменника (литр)
- Выгоден в эксплуатации — природный газ в виде энергоносителя снижает затраты в 8 — 10 раз так как имеет невысокую стоимость;
- Надежен в работе — при правильном использовании устройства, аппарат прослужит в течении долгого времени;
- Низкая цена российского оборудования ощутимо меньше европейских;
- Для использования модели необходимо напряжение 220В, в сравнении с аппаратами промышленного типа;
- В производстве аппарата применяются западные составляющие: Wilo, Danfoss, Valtec;
- Производит воздушный и мягкий пар;
- Легок в использовании.
В случае необходимости возможно дооснащение питающим насосом, который применяется с целью «питания» паровых генераторов водой. Используется если нужно повысить давление пара.
Оборудование не надлежит обязательной сертификации котлонадзора, что делает их НЕ ПОДКОНТРОЛЬНЫМИ РОСТЕХНАДЗОРУ.
Составляющие парогенератора произведенного в России:
- Система подачи
В резервуар (1) поступает вода из внешней сети, с интенсивностью не более 6 бар. Ненужая жидкость выводится из парогенератора с помощью сливного крана (7), располагающегося на обратной стороне резервуара (1). Вода подготовленная для восполнения в процессе эксплуатации затраты воды на производство пара, сквозь клапан (16) и фильтр (19) поступает в бойлер (1). Система с помощью датчиков вмонтированных в резервуар фиксирования уровня (8), определяет время пополнения водного запаса. Количество питательной воды в емкости увеличивается и достигает верхушки датчика после открытия соленоидного клапана (16).
- Система управления
С помощью встроенного манометра (6), который является механическим аппаратом для фиксирования воздействия, можно наблюдать за давлением в емкости. Если в резервуаре парообразователя недостаточное количество жидкости включается клапан (16) и происходит подача в бойлер (1). Соленоидный водяной клапан (1) затворяется, когда объем воды поднимается до необходимой отметки так как редуктор давления перекрывает горение газа.
Перекрывается газовая горелка и начинается подача воды, в случае снижения до критической отметки. Чтобы предупредить появление коротких замыканий в парообразователе присутствуют автоматические выключатели.
- Система выхода пара
Находится предохранительный клапан (4) сбоку на резервуаре (1) и обеспечивает стабильную работу устройства. Основной функцией является своевременное включение и выключение выпускного канала по которому проходит жидкость. Соответственно в случае поломки редуктора давления воды (5)автоматически включается. Таким образом скидывается чрезмерное давление, для того чтобы интенсивность не превысила предельно допустимую норму 0,8 бар.
Чтобы не уменьшить номинальное значение пара в емкости, не рекомендуется совместно применять имеющиеся в наличии два паровых крана (12).
- Система газовой горелки
Газовая горелка (24), располагающаяся под нижней секцией емкости (1), разогревает в устройстве воду. Подключается и отключается с помощью электромагнитного клапана газа (29), координирующего редукционный клапан (5).
Обладает специальной автоматической системой наполнения резервуара водой, а также патрубками паровых труб. Емкость с водой произведена из жароустойчивой стали, вместительностью не превышающей 26 литров. Стенки аппарата теплоизолированы минеральным утеплителем толщиной 50 мм, благодаря которому он устойчив к перепадам температур и обладает отличной паропроницаемостью, что позволяет материалу «дышать». Имеет вертикальное расположение теплообменника дымовых газов, что требует минимальных затрат площадей для расположения.
Таким образом бойлер (1) является генератором чистого пара.
- Прочие устройства

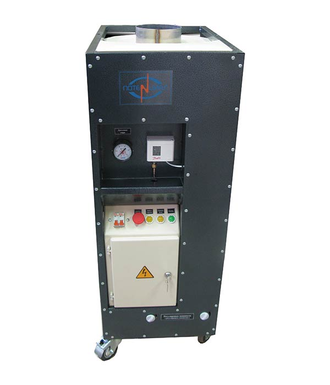

Парообразователь КПМ-50Х является мобильным устройством с наличием четырех поворотных колес благодаря чему его можно без труда передвигать по ровной поверхности. Паровой генератор находится в электрическом шкафу, который можно запирать на замок.
Газовый блок парообразователя регулируемое устройство имеющее рукоятку которая может менять интенсивность горелки. Производительность парогенератора составит 50 кг/час в положении максимальной интенсивности. Также в нем присутствует фильтр.
Терморегулятор ( т.е устройство, которое обеспечивает определенный температурный режим) — 10 000 руб.
Насос Wilo (нужен на случай если необходимо давление более 2 атм., или если жидкость будет подаваться из резервуара) — 16 000 руб.
Приобрести парогенератор по стоимости изготовителя вы можете у нас с официальной гарантией. На соответствие всем техническим требованиям завод — изготовитель предоставляет гарантию.
Гарантийный срок обслуживания аппарата 12 месяцев со дня отгрузки покупателю.
Официально гарантийное обслуживание начинается в день поставки покупателю устройства и в течении 12 месяцев.
