Установка чугунной банной печи Gefest ПБ-03 МС

В данной статье рассмотрим установку чугунной печи Гефест ПБ -03 МС в кирпичном портале с облицовкой клинкерной плиткой. Данная печь была установлена на бетонной плите толщиной 200 мм с двойным армированием.

Перед покупкой банной печи необходимо сделать расчет (он делается относительно кубатуры парной) т.е. Длина х Ширина х Высота = м³. Каждая модель печи рассчитана на определенную кубатуру и эти цифры есть в обозначении печи или в техническом паспорте изделия.

Параметры банной печи:

  • Производитель: Гефест
  • Высота (мм): 590
  • Ширина (мм): 418
  • Глубина (мм): 755
  • Диаметр дымохода (мм): 130
  • Объем парильного помещения (м3): до 25
  • Мощность (кВт): 12
  • Вес (кг): 170

Данная печь была взята с запасом по мощности. По желанию заказчика и в целях безопасности печь была обложена кирпичом. После подготовки проема приступили к монтажу теплоизоляции.

По стенам, к которым примыкала печь, первым слоем был прикреплен Суперсил толщиной 10мм, вторым и третьим слоем использовался Суперизол 30мм с проклейкой швов на клей Isoboard компании Ortner.

Первые ряды кирпича (использовался кирпич LODE Janka F15 и Lode JANKA гладкий) были выложены на смесь Плитонит – Супер Камин Термо Кладка согласно габаритов печи и размещения конвективных каналов.

Нижний воздухозаборный канал заужен до размера 250х130 и выведен по центру днища банной печи.

Вид портала из комнаты отдыха.

Печь собрана и установлена на место, по боковым стенам обкладки толщина кирпича уменьшена до 60мм для лучшего прогрева.

Изготовление Арки для банного портала.

Вид собранной арки из парной

Внешний вид портала печи из комнаты отдыха.

Внутренняя часть в парной готова, осталась декоративная отделка стен и установка дымохода.

Источник статьи: http://xn--e1agahhhm9d7a.xn--p1ai/o-bannykh-pechakh/ustanovka-chugunnoj-bannoj-pechi

Печи для бани Гефест. Конструкция и преимущества.

Чугунные банные печи Гефест – единственные печи, которые работают в режиме русская парная и финская суховоздушная сауна. Отличие русской бани — это высокая влажность воздуха от 60% при высоких температурах. При этом влажность должна повышаться мелкодисперсным лёгким паром. С таким паром очень легко дышится при высоких температурах, в парной можно находиться с комфортом более продолжительное время. Лёгкий пар в отличие от микрокапель сырого пара, накапливается в верней части парной под потолком, что удобно для банных процедур.

Учитывая потребности в таких характеристиках, была создана чугунная банная печь, которая по качеству выдаваемого мелкодисперсного пара не хуже чем в традиционной кирпичной русской банной печи, а по удобству эксплуатации и скорости нагрева воздуха в парной значительно её превосходит. Банные печи Гефест существенно отличаются от стальных и остальных чугунных печей представленных на рынке. Учитывая, что мелкодисперсный пар получается при попадании воды на поверхность имеющую температуру свыше 450 С, в печах Гефест основным закладом является верхняя плита (каменка), которая нагревается прямым огнем и имеет трапецеидальную форму для увеличения площади нагрева и испарения воды. Печи для бани Гефест являются 2-х камерными топочными агрегатами — печь оснащена пламегасителем, который разделяет топку на 2 отделения по горизонтали. Газы из горящих дров двигаются сначала вдоль боковых стенок, ускоряя передачу тепла от горящих дров в парную, а затем, делая поворот на 180 гр, продолжают движение к выходу, двигаясь вдоль углублений каменки. Печи оснащены системой дожига перлитных газов, позволяющей подавать кислород из-под колосника в верхнюю камеру, существенно повышая эффективность горения. Эти решения заметно увеличивают коэффициент полезного действия и позволяют в короткие сроки достичь температуры каменки 500-650 С. Отличие банной печи «Гефест» – основной пар получается с чугунной поверхности верхней плиты – каменки.

Все существующие банные печи нагревают камень, а т.к. каменная закладка нагревается не прямым огнём, нагреть до температуры 600 С её невозможно. Соответственно пар с камней получается влажным. Из-за этого крупные банные комплексы не используют камень, а закладывают чугунные болванки и ядра, которые нагреваются прямым пламенем.

Чугун плотнее камня в 3 раза и имеет значительно более высокую теплоёмкость, быстро передаёт тепло от внутренних слоёв к наружным – на чугунную каменку Вы можете поддавать подряд неограниченное количество воды моментально увеличивая влажность и температуру в парном помещении от перегретого пара. Пар от чугуна является самым мелкодисперсным, полезным для здоровья, не обжигает лёгкие горячими каплями воды.

Стенки печи оснащены уникальными конвекционными рёбрами, которые значительно увеличивают площадь теплового излучения. Конвекционные рёбра – это необходимое решение при большой толщине чугунных стенок, они позволяют передавать тепло от горящих дров в парную гораздо быстрее. Толщина стенок от 10 до 50 мм делает печь Гефест самой надежной среди чугунных печей, а получаемая масса печи аккумулирует большое количество тепла, позволяет даже при потухшем пламени еще длительное время наслаждаться банными процедурами и существенно снижает расход дров по сравнению с железными печами.

Чугун является лучшим материалом для банной печи: при одинаковой массе чугуна и стали теплоёмкость чугуна больше стали. А при одинаковой заявленной кубатуре (мощности) масса печей Гефест в 3-5 раз выше массы стальной и в 2 раза выше других чугунных печей (при сравнении, обращайте внимание на вес печи!). Чугун, в отличие от стали, не только передает тепловую энергию сгораемых дров, но и накапливает её, а затем равномерно отдаёт. Температура поверхности находится постоянно высокой даже при отсутствии горящих дров как минимум в течение 3-х часов. Это избавляет Вас от необходимости поддерживать непрерывное горение и позволяет серьёзно экономить на дровах — при одинаковом времени использования парной, расход дров в 2-3 раза меньше чем у стальной печи.

Читайте также:  Вывести трубу для печки в крышу бани

Совокупность всех конструктивных особенностей и материалов чугунной печи Гефест позволила довести КПД до 90%. Эти показатели не доступны ни одной банной печи выпускаемых отечественными и зарубежными производителями.

Печи для бани «Гефест» производятся только из высококачественного жаростойкого чугуна. Известный факт — чугун обладает стойкостью к коррозии и высокой химической стойкостью. Растворы угольной и серной кислот, содержащиеся в конденсате дымовых газов, разъедают со временем любую сталь, чугун напротив, не подвержен их воздействию. Уникальная кристаллическая решетка чугуна, увеличенная толщина деталей, горизонтальные и вертикальные рёбра жесткости позволяют печи Гефест выдерживать большой вес и не коробиться при высоких температурах, что недоступно печам изготовленных из любых видов стали. Мы не используем в конструкции наших печей сварные и болтовые соединения, что дополнительно повышает надежность. Совокупность вышеперечисленных факторов говорит о непревзойдённой надежности наших печей и позволяет давать заводскую гарантию сроком на 5 лет(самая длительная на рынке), а срок службы печей – намного больше.

Чугунные банные печи «Гефест» дополнительно комплектуются удлинителями топочного тоннеля – портал печи можно вынести на любое расстояние увеличивая длину с шагом 100 мм.

Чугунные банные печи «Гефест» могут поставляться как в комплекте с кованой сеткой для засыпки камней, так и под обкладку кирпичом. Также все модели печей могут комплектоваться облицовками из натурального камня. При использовании удлинённых стартовых чугунных труб, для них предлагаются сетки или, соответственно, облицовки для защиты от теплового излучения и создания гармоничного дизайна с основной конструкцией печи.

Порталы печей Гефест украшены художественным литьём, покрываются жаростойкой немецкой эмалью и золотистой патиной, они придадут солидности любому интерьеру комнаты отдыха. Имеются увеличенные порталы для большей площади стекла и лучшего обзора горения дров.

Наши печи установлены во многих общественных банных комплексах России, где они показали свою надежность, высокий КПД и способность производить лёгкий мелкодисперсный пар. По всем основным показателям чугунные банные печи «Гефест» являются лучшими из представленных на рынке. Печь это сердце бани, не ошибитесь при выборе! Можно купить печь дешевле, чем чугунная печь Гефест, но лучше – нельзя! Покупая банную печь «Гефест» в любой комплектации, мы уверены, что Вы останетесь довольны покупкой и будете советовать своим друзьям!

Источник статьи: http://www.xn——6kcdnjbca0a5ca2a8ap3a0c2d.xn--p1ai/page/preimuschestva

Все о печах для бани «Гефест»

Любители русской бани знают, что её сердцем является печь. Именно от печи зависит микроклимат в сауне или парилке, а соответственно, и вся банная процедура. Все печи различаются не только своим внешним видом, но и по потребляемому топливу, мощности и другим характеристикам. Среди большого ассортимента можно уделить внимание банным печам «Гефест», производителем которых является российская компания «Технолит».

Особенности

Печи «Гефест» имеют разную производительность и комплектацию, а также укомплектованы как печи в облицовке и варианты для облицовки кирпичом. Печи в облицовке – это готовые для установки конструкции, которые предназначены для помещений от 15 м3 до 100 м3, с разной толщиной плит и разными размерами. Модели под обкладку кирпичом предназначены для бань и саун также площадью от 15 м3 до 100 м3.

Металлом изготовления банных печей является чугун, поэтому все модели имеют гарантийный срок до 5 лет. Каждая печка имеет свой уникальный дизайн, может быть оснащена индивидуальным кованым декором. Благодаря их особой конструкции КПД достигает 87%. Конструкция топки оснащена двумя камерами, которые разделены пламегасителем.

Печи быстро нагревают помещение и долго сохраняют тепло. В процессе работы идёт экономный расход топлива, а благодаря чугуну теплый воздух в помещении держится около нескольких часов.

Солидный внешний прекрасно вписывается в любой дизайн бани. Печи имеют компактные и большие размеры, но устанавливаются без специального фундамента. Срок их эксплуатации достигает несколько десятков лет. Они очень простые в использовании, а при установке не требуют особых знаний и помощи специалистов. Все модели оснащены системой регулирования температуры, а это очень важно во время посещения бани. Несмотря на внушительный вес каждой модели, их транспортировка не доставляет больших усилий, так как все они поставляются в разобранном состоянии.

Популярные модели

Гефест ПБ-04 МС

Печь предназначена для русской бани площадью до 15 м 3. Несмотря на то что печь весит 165 кг, а это достаточно много, транспортировка её происходит в разобранном виде. Для отопления используются дрова длиной до 40 см. В сетку для камней можно поместить 180 кг. Данная модель оснащена дополнительной сеткой и дверцей с огнеупорным стеклом, благодаря которому можно наблюдать за пламенем.

Читайте также:  Печь для бани с теплообменником или без него

На двери есть рельефный кованый рисунок, который делает модель изысканной. Толщина чугунных стенок составляет от 10 до 60 мм, благодаря этому они никогда не прогорят. Чугун обладает высокой коррозионной сопротивляемостью, не подвержен ржавчине и другой коррозии.

Срок службы печи очень длительный, более 30 лет. Все детали печи цельнолитые, нет никаких сварных швов и болтовых соединений.

Благодаря применению пламегасителя и системе дожига отходящих газов горения, а также особой форме каменки данная печь выходит на очень высокий уровень. Во время достижения высокой температуры появляется мелкодисперсный легкий пар, который ценятся во время банной процедуры. Сборка печи не доставляет особого труда, производится в течение получаса при помощи двух человек. Модель может нагреваться до 750 С, а температура в дымоходе доходит до 300 С, что значительно сокращает расход топлива. Благодаря конвекционным пластинам, расположенным по бокам печи, идет быстрая передача тепла и высокая температура в парной.

Гефест ПБ-04

Банная печь «Гефест ПБ-04» рассчитана для парного помещения площадью до 15 м 3. Данная модель нуждается в самостоятельной обкладке кирпичом. Висит 110 кг, способна прогреть парилку за минимальное время. Имеется удлиненный портал, благодаря которому топку можно вывести в соседнее помещение. Топка произведена из чугуна с примесью хрома. Благодаря тому что стенки не только литые, но и имеют толщину от 10 мм до 60 мм, печь прослужит длительное время, не подвергаясь ржавчине и коррозии.

В комплекте с данной моделью идет специальный ящик для золы, выполненный из нержавейки. Все швы имеют специальное герметическое покрытие после сборки, благодаря этому выдерживают до 50 градусов. Каменка имеет форму трапецеидальных полостей, поэтому значительно увеличиваются размеры ее поверхности нагрева, а следовательно, и площадь выделения тепла для парилки. Стенки печки имеют специальные рёбра жёсткости, которые позволяют выдерживать большие нагрузки, а это значит, что можно положить неограниченное количество камней для получения тепла.

Благодаря тому что в топке есть система дожигания газов и пламегаситель, газы нагревают всю поверхность каменки и не стремятся сразу в дымоход. Это положительно влияет на КПД печи. Окружность дымохода составляет 115 мм, ширина топки 38 см, а глубина 42 см. Печь может быть оснащена баком объёмом 7 л, выполненным из нержавеющей стали толщиной 1 мм. Теплообменник можно помещать в смежных помещениях.

Для этого к боковой стенке печи подсоединяется специальный регистр с двумя штуцерами, который при помощи соединяющих труб и дозирующего крана подсоединяется с выносным баком.

Гефест ПБ-03

Чугунная банная печь «Гефест ПБ-03» предназначена для парных площадью до 25 м3. Топливом данной модели служат дрова длиной до полуметра. Печка нуждается в обкладке кирпичом, есть возможность ее растапливать из соседнего помещения. Каменка выполнена из чугуна толщиной 6 см.

Печь нагревается до 750 С, а температура в дымоходе, диаметр которого составляет 130 мм, доходит до 300 С. После окончания горения в парилке можно париться ещё несколько часов, так как печь имеет высокий КПД. Весит 115 кг. Дверь топки украшена декоративной ковкой. Мощность данной модели 12 кВт, а размеры составляют 41,8 мм /59 мм/75,5 мм.

Гефест ПБ-03 М

Банная печь «Гефест ПБ-03 М» рассчитана для парилок площадью до 25 м 3. Предназначена отапливаться дровами длиной до полуметра. Имеется закрытая каменка. Размеры топки составляют: ширина 41 см, глубина 52 см, высота 65 см. Вес печи 221 кг. Диаметр дымохода 130 мм. Дверца оснащена огнеупорным стеклом размером 27,5 см на 22 см. При желании топку можно вывести в соседнее помещение за счет удлинения малого портала. На двери есть рельефный рисунок из кованого металла.

Мощность печи составляет 18 Вт. Благодаря тому что модель выполнена из чугуна, который не вступает в реакцию с кислородом, воздух в помещении не будет выжигаться. Конструкция печи достаточно мобильная, а это позволяет укомплектовать ее дополнительными приставками, а также заменять одни детали на другие.

Дымоход выполнен также из чугуна, что исключает его прогорание. В комплекте идет зольный ящик из нержавеющей стали.

Гефест ПБ-02

Банная печь «Гефест ПБ-02» рассчитана для парилки площадью до 35 м 3. Ее размеры составляют: высота 64,5 см, ширина 45,8 мм, а длина 85,5 мм. Масса данной модели 300 кг. Она способна производить КПД 87%, предназначена работать на дровах длиной до 60 см. Нуждается в обкладке кирпичом. Благодаря выносному порталу с чугунной дверцей, печь можно растапливать из соседнего помещения.

Печка комплектуется дополнительными насадками по 10 см, имеется вторичный дожег. Её мощность составляет 25 Вт, а диаметр дымохода 115 мм, выполнен из чугуна. Печь произведена также из чугуна марки СЧ-20, а каменка имеет примесь хрома.

Благодаря ребрам жесткости печь выдерживает вертикальные нагрузки до 1,4 тонны, что позволяет заложить много камней. Она нагревается до 750 С, а температура в дымоходе доходит до 300 С.

Такие показатели минимизируют расход дров. Благодаря конвекционным пластинам, которые находятся на боковых стенках всей поверхности печи, идет стремительная передача тепла, и в кратчайшие сроки нагнетается высокая температура в парной. Несмотря на то что модель достаточно большая, она украшена художественной ковкой, прекрасно подходит для коммерческого использования. Отличается долговечностью, производитель дает гарантию 5 лет.

Читайте также:  Теплый пол под досками в бане

Гефест ПБ-01

Данная печь предназначена для помещений площадью до 50 м3. Мощность данной модели составляет 18 кВт, а КПД составляет 87%. Работает на комбинированном топливе. Длина используемых дров составляет 65 см. Печка нуждается в обкладке кирпичом. Весит 350 кг, имеет такие размеры: ширина 49,5 см, высота 71,1 см, глубина 88 см. Диаметр дымохода составляет 115 см, выполнен из чугуна. Модель оснащена вторичным дожигом, имеет ящик для золы. Тип каменки закрытый.

Гефест ПБ-02 М

Чугунная печь «Гефест ПБ-02 М» рассчитана для парилки площадью до 40 м 3. Ширина топки составляет 45,5 см, глубина 58,0 см, а высота 68,0 см. Печь весит 277 кг. Оснащена чугунным дымоходом диаметром 150 мм. Данная модель предоставляет быстрый нагрев и производит лёгкий пар. Может одновременно обогревать два помещения, при этом экономично расходует дрова. Производит высокое КПД, оснащена хорошей тягой.

Есть ящик для золы, тип каменки закрытый. Толщина стенок топки составляет 6 см, дверца имеет прочное огнеупорное стекло.

Подключение к дымоходу верхнее, в комплект входит специальный герметик для герметизации стыков после сборки, а также дополнительные чугунные вставки по 10 см, благодаря которым можно увеличить длину топочного тоннеля.

Гефест ПБ-03 МС

Дровяная банная печь имеет мощность 12 Вт, рассчитана для парилки размером до 25 м3. Производит КПД 87%, отличается качественным обогревом и дизайнерским внешним видом. Её размеры составляют 50/ 70/ 85,5 см. Весит 200 кг. Диаметр дымохода выполнен из чугуна и составляет 130 мм.

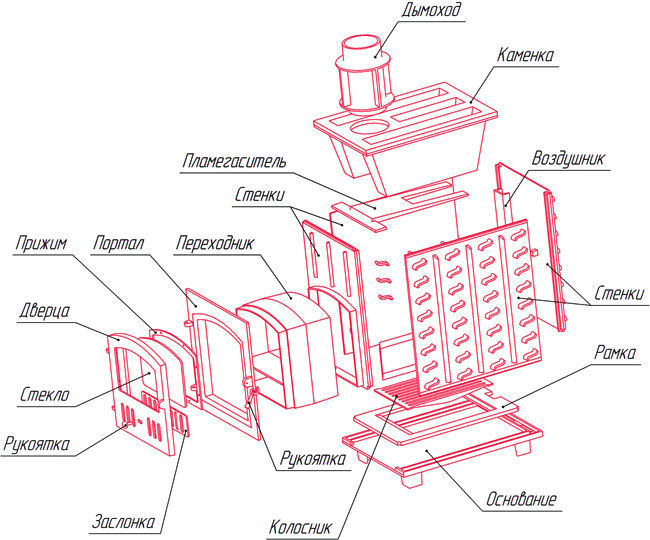

Произведена печь по модульной схеме, благодаря этому в случае выхода из строя любой детали её можно без проблем заменить. Она поставляется в разобранном виде, в комплекте идёт специальный герметик, которым можно воспользоваться после сборки конструкции. Производитель дает гарантию 5 лет. Срок службы данной печи составляет минимум 30 лет при правильном её использовании.

Другие

  • Банная печь «Гроза 18» предназначена для небольшой парилки площадью 18 м3. Весит 145 кг, нуждается в обложке кирпичом. В данной модели имеется дверь со специальным жаропрочным стеклом. В конструкции нет специальных болтовых соединений или швов, что значительно увеличивает срок ее эксплуатации до нескольких десятков лет. Имеется двухкамерная система топки. Печь производит высокий КПД. Топочный тоннель выполнен из стали и имеет такие размеры: ширина 34 см, глубина 40,5 см, а высота 55,5 см, длина не удлиняется. Мощность данной модели составляет 17 кВт. Дымоход выполнен из чугуна, имеет диаметр 130 мм. КПД данной модели составляет 63%. Топка состоит из двух камер, которые разделены пламегасителем. Толщина каменки 20 мм. Топочный тоннель выполнен из стали толщиной 3 мм. Каменка имеет специальную форму с шипами, которая увеличивает площадь нагрева камней.

  • Чугунная печь «Гроза 24» предназначена для парилки объемом 24 м3, нуждается в обкладке кирпичом. Видом топлива являются дрова. Топка состоит из двух камер, которые разделены пламегасителем. Модель имеет верхнее подключение к дымоходу, диаметр которого составляет 130 мм. Максимальная масса закладываемых камней 60 кг. Данная модель имеет околостенное расположение и выносную топку, весит 90 кг, в комплекте идёт зольник.

Советы по эксплуатации

Для того чтобы печь прослужила максимально долго, её эксплуатацию необходимо проводить в соответствии с инструкцией. Перед первым протапливанием необходимо удостовериться, что её монтаж, а также монтаж дымохода и защитных конструкций произведён строго в соответствии с руководством пользователя. Во время пользования необходимо использовать только тот вид топлива, который предусмотрен в руководстве по эксплуатации. Нельзя закладывать в топку мусор или другие горючие вещества. Камни в каменку необходимо закладывать только те, которые для этого предназначены.

Перед закладкой их необходимо промыть тщательно в проточной воде. Раскладывать их необходимо таким образом, чтобы оставалось достаточное количество воздушных проходов. Если вы часто пользуетесь баней, то не менее двух раз в год проверяйте их состояние, не появились ли на них трещины, не крошатся ли они. В случае обнаружения этих характеристик на камнях, их необходимо заменить.

Нельзя укладывать камни выше уровня чугунной трубы печи. Для того чтобы парилка набрала необходимую температуру в течение небольшого времени, топку необходимо наполнять сначала небольшим объёмом топлива, а это 1/3 объема топки с полным открытием зольника. Для поддержания температуры камней и воздуха в парилке зольник необходимо прикрывать и добавлять более крупные дрова по 5 штук в течение 1 часа эксплуатации печи. Ее рекомендуют топить не более 5 часов беспрерывно.

Углем топить такую печку категорически запрещается. Чтобы в парилке был хороший воздухообмен, необходимо организовывать приточно-вытяжную вентиляцию. Для управления воздухообменом приточно-вытяжного отверстия его необходимо оборудовать направляемыми задвижками.

Для того чтобы тепло было хорошее за незначительное время, необходимо открыть жалюзи дверцы растопленной печи. Для загрузки очередной партии дров в топку нужно сразу закрыть зольник и только после этого медленно открывать его дверцу. В случае если тяга ухудшилась, необходимо прочистить дымовую трубу. Во время использования печи нужно помнить, что она является пожароопасной, поэтому нужно исключить рядом с ней местонахождение легковоспламеняющихся предметов или средств. Категорически запрещается попадание холодной воды на ее поверхность.

Печь «Гефест» представлена в видео далее.
