Рынок топливного оборудования бытового и/или производственно-коммерческого назначения, в работе которого применяется жидкое топливо, на текущий момент формируют воздухонагреватели прямого нагрева, водогрейные котлы и печи на жидком топливе различной конструкции и целевого использования. Здесь следует отметить, что, несмотря на явные преимущества воздухонагревателей и водогрейных котлов, как по эффективности сжигания топлива, так и по удобству эксплуатации, печи на жидком топливе продолжает выпускать ряд отечественных и зарубежных заводов, а некоторые конструкции печей на жидком топливе изготавливаются по типовым чертежам/эскизам в полигонных условиях и они с переменным успехом используются россиянами для отопления, иногда приготовления пищи в гаражах, на дачах и т.п.

В целом все бытовые, или предлагаемые для отопления небольших предприятий печи на жидком топливе можно условно разделить на 4 типа: компактные и мобильные отопительно-варочные печи на жидком топливе, часто позиционируемые в Сети, как «чудо-печи», иногда «солярогаз».

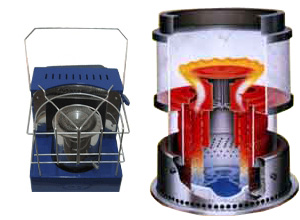

Оба этих рекламных термина для печей на жидком топливе, безусловно, не соответствуют действительности:

  • «чудо» печи на жидком топливе не имеют отношения к газу;
  • исходя из соображений целесообразности устанавливаемые в печи горелки жидкотопливные испарительного типа с различным типом фитилей или без них не должны работать на солярке, а только на керосине или печном дистиллятном топливе с температурой вспышки около 40 градусов (температура вспышки солярки 60-70 градусов в зависимости от вязкости), что обеспечит более полное сгорание;
  • компактность и небольшой расход топлива в «чудо» печах нивелируется низкой теплоотдачей и неполным сгоранием топлива с большим содержанием в дымогарных газах метана и окиси углерода, из-за чего сами производители не рекомендуют использовать эти печи на жидком топливе в закрытых помещениях. В то же время отопление помещения с открытой форточкой/окном и дверью для эффективного удаления продуктов сгорания дает тот же результат, что и использование обычного костра из дров;

  • модернизированные кладочные печи на жидком топливе. Это могут быть, как каменки для бань и саун, так и традиционные отопительно-варочные печи с разветвленным дымогарным каналом («русские» печи). В каменки для бань/саун обычно интегрируются самодельные испарительные горелки жидкотопливные типа чаши с верхней подачей топлива через специальный капельник.

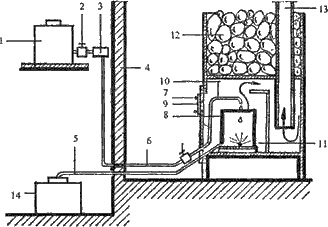

Рис. Печи на жидком топливе для бань и саун, где:
1, 2, 3 – топливный бак, запорный вентиль и фильтр соответственно;
4 — наружная стена парной;
5 и 6 – трубы для слива и подачи топлива;
7 – дверка топочной камеры;
8 – испарительная горелка;
9 – окошко для контроля над горением;
10 – капельник;
11 – топочная камера;
12 – засыпка из камней для прогрева подаваемого в топку воздуха;
13 – дымогарная труба;
14 – сливной бак.

В «русские» печи, как правило, вставляют вместо колосников сплошной лист металла, в который врезаны газификационные горелки жидкотопливные.

В камерах газификационных горелок топливо нагревается, испаряется и, увеличиваясь в объеме, выбрасывается под давлением через сопло, инжектируя через специальные отверстия воздух для горения, что позволяет обойтись без вентилятора или компрессора;

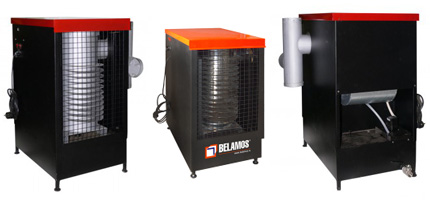

  • отопительные печи на жидком топливе с увеличенным расходом и мощностью заводского производства.

В эти печи устанавливаются испарительные горелки жидкотопливные с верхней подачей топлива через специальный капельник, как с ручной, так и автоматической регулировкой расхода;

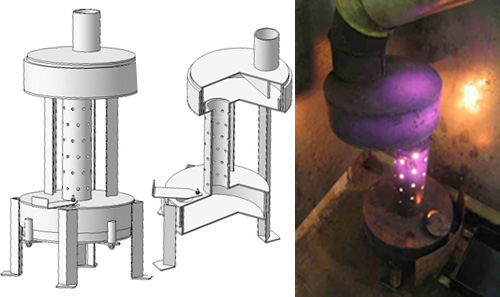

  • популярные в гаражах и небольших мастерских самодельные печи на жидком топливе прямого нагрева с газификационными горелками и дымоходом.

Выгодно отличаются от компактных печей на жидком топливе наличием дымогарной трубы и эффективным теплообменом, происходящим в основном за счет излучения разогретого до высоких температур металла.

Общие недостатки печей на жидком топливе:

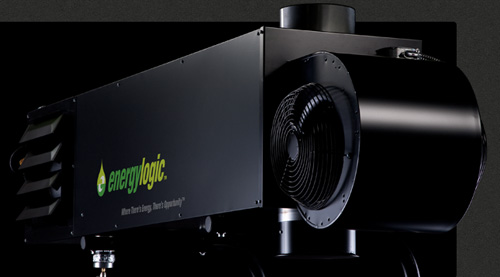

Воздухонагреватели на жидком топливе.

Воздухонагреватели вытесняют с рынка отопительного оборудования печи на жидком топливе, поскольку:

  • оборудуются мультитопливными или целевыми монотопливными горелками житдкотопливными со специальной камерой преднагрева, компрессором и форсуночным блоком, что гарантирует оптимальную температуру и мелкодисперсное распыление топлива при дозированной подаче воздуха для горения. Воздухонагреватели на жидком топливе известных производителей с мультитопливными или монотопливными горелками обеспечивают максимально полное сгорание топливной смеси и отвод дымогарных газов;
  • комплектуются топливными баками с топливными насосами и фильтрами заводского изготовления;
Читайте также:  Баню у дома или у реки

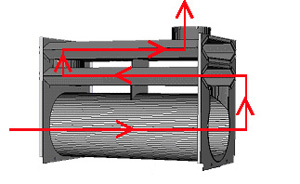

  • имеют двух-трехходовые дымогарные каналы, обтекаемые принудительно подаваемым вентиляторами воздухом, что значительно повышает эффективность работы и теплообмена;

  • принудительная и направленная подача теплого воздуха значительно ускоряет нагрев помещения;
  • могут быть полностью автоматизированы с включением/отключением от температурных датчиков;
  • абсолютно безопасны в эксплуатации при выполнении требований сопроводительных инструкций и правил пожарной безопасности;
  • достаточно компактны, но отапливают помещения больших объемов.

Компания «БиКомс Холдинг» предлагает своим соотечественникам – физическим и юридическим лицам РФ воздухонагреватели на отработанных маслах прямого теплообмена, обеспечивающие полное сгорание топливной смеси и максимально эффективное использование тепла сгоревших газов. А также водогрейные котлы на отработке, ориентированные на обогрев частных домов и производственно-коммерческих помещений разной кубатуры. Воздухонагреватели и котлы на отработанном масле на текущий момент остаются наиболее экономичным видом отопления после систем с котлами на магистральном природном газе.

Источник статьи: http://www.ecoheat.ru/dictionary/vozdukhonagrevateli-i-pechi-na-zhidkom-toplive/

Печи-каменки на жидком и газообразном топливе

Печи-каменки на жидком и газообразном топливе

Для обогрева бани часто применяют такие газовоздушные отопительные приборы, как калориферы, конвекторы, работающие на сжиженном или природном газе и имеющие патрубок для вывода продуктов сгорания в дымоход. Необходимо, чтобы в дымоходе была встроена стальная коробка с камнями для получения пара. Но нужно учитывать, что температура нагрева камней будет невысокой (не более 200 °C). Для получения сухого пара с высокой температурой чаще всего ставят обычные печи-каменки, в топливнике которых монтируются газовые горелки с инжекторами и воздухораспределителями.

Газ считается наиболее опасным топливом. Он может стать причиной возникновения пожара, взрыва и отравления. При его использовании возможно накопление в топке взрывчатой смеси газа с воздухом при потушенном пламени, проникновение в помещение продуктов горения, содержащих повышенное количество угарного газа. Поэтому к таким печам, работающим на газе, предъявляются повышенные требования.

Для топки печей-каменок рекомендуется использовать жидкое топливо, которое без труда можно транспортировать и хранить в канистрах, бидонах или другой закрытой таре. Для топки печей разрешено применять нефтепродукты с высокой температурой вспышки: печное дистиллированное топливо, дизельное топливо, керосин, мазут. От температуры вспышки зависит состояние топлива в момент массового выделения паров, которые могут вспыхнуть при наличии пламени. Чем выше температура вспышки, тем сложнее воспламеняется топливо, следовательно, оно становится более безопасным.

Горение жидкого топлива заключается в нескольких этапах: распыления, смешения с воздухом, нагрева, испарения и окисления. В промышленных установках, где наблюдается большой расход топлива, его распыление осуществляется с помощью форсунок.

В бытовых печах, в том числе в печах-каменках, используют способ разбрызгивания при ударе капель о дно горелки (рис. 23).

Рис. 23. Схема использования горелки с разбрызгиванием топлива: 1 — дымоходная труба; 2 — камни;3 — топливник печи; 4 — капельница; 5 — глазок;6 — стакан горелки; 7 — дверка топливника; 8 — вентили; 9 — трубка для подачи топлива; 10 — переливная трубка; 11 — стена помещения; 12 — фильтр;13 — топливный бак; 14 — сливной бак

Горелка представляет собой металлический стакан с капельницей, расположенной над ним. Лучше всего подойдет отслуживший поршень двигателя, изготовленный из жаропрочного чугуна или стали. Тонкостенные стаканы склонны к быстрому прогоранию.

Капельница должна располагаться на такой высоте, чтобы удобно было следить за тем, как стекает топливо. С помощью трубки капельница сообщается с топливным баком, расположенным вне помещения бани.

На трубке монтируется фильтр и два вентиля. Один необходимо установить у бака после фильтра, он будет использоваться для его отключения. А второй вентиль следует расположить у печи, он будет нужен для регулирования расхода топлива. Нижняя часть стакана с помощью переливной трубки сообщается со сливным баком, который также находится вне банного помещения.

Скорость и полнота горения топлива зависят от степени нагрева стакана: чем выше его температура, тем быстрее происходит испарение топлива и практически полностью сгорают его пары. Для достижения большей полноты сгорания топлива рекомендуется в боковой стенке стакана просверлить отверстия для подачи воздуха.

Также можно наполовину заполнить стакан кусками металла или камня, благодаря которым будет осуществляться предварительный нагрев воздуха и наиболее равномерное смешение его с парами топлива.

В целом печи-каменки, функционирующие на газообразном и жидком топливе, имеют довольно сложную конструкцию.

Для того чтобы самостоятельно обустроить их, необходимо специальное оборудование и определенный опыт, а также не менее важно иметь механизмы для регулирования подачи топлива и защиты от перегрева.

В бани, оборудованные такими печами, проникает определенное количество газообразных компонентов топлива, из-за чего образуются посторонние запахи.

Читайте также:  Печки для сельской бани

Поэтому в индивидуальных банях рекомендуется использовать печи-каменки, работающие на твердом топливе — дровах, реже — на угле.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Читайте также

Камины, банные печи, печи-прачки

Камины, банные печи, печи-прачки Кладка каминов Камины — это простейшие печи с открытой топкой в виде ниши. Они нагревают помещение исключительно лучистой тепловой энергией. Отдача тепла равняется 10–20 %, остальное тепло уходит в трубу. Поэтому камины в холодных зонах

Что нужно знать о жидком дыме

Что нужно знать о жидком дыме Прежде чем приступить к рецептам копчения жидким дымом, стоит поближе познакомиться с ним. Его изобрели для того, чтобы готовить копченые продукты без обработки их настоящим дымом. Данный ароматизатор представляет собой водный экстракт

Печи-каменки

Печи-каменки Печи-каменки в зависимости от режима работы бывают постоянного (длительного), периодического и комбинированного действия.Печи-каменки постоянного действияПечи-каменки постоянного действия имеют тонкие стенки, и для их топки требуется небольшой объем

Электрические печи-каменки

Электрические печи-каменки Одними из наиболее удобных для использования являются печи-каменки постоянного действия с электрическим нагревом. Мощность такой печи зависит от объема парилки, качества теплоизоляции ее стен и температуры в помещении.Самая простая

Печи для сауны

Печи для сауны Электропечи При возможности проведения электрической сети с напряжением в 380 Вт рекомендуется использовать в сауне каменку, которая будет нагреваться с помощью электричества. Такая конструкция является наиболее удобной, так как нет необходимости в

6.7. Эксплуатация печей на твердом топливе

6.7. Эксплуатация печей на твердом топливе Папаху шить – не шубу шить, Но надо шить умело. Ованес Туманян Отопительные качества печи зависят не только от материала, из которого она сложена, но и от того, насколько правильно эксплуатируется. После длительного перерыва в

Источник статьи: http://hobby.wikireading.ru/12535

Печи-каменки на жидком топливе

Печи-каменки на жидком топливе

Печи-каменки могут отапливаться жидким топливом следующих видов:

— печное дистиллированное топливо (ПДТ);

Для горения топлива в печах-каменках оно должно испаряться с тонкого слоя на дне горелки или разбрызгиваться о дно горелки. В процессе смешения с воздухом топливо нагревается, нагревая воздух бани и камни в печи-каменке.

В целях пожарной безопасности используйте для топки бани лишь перечисленные виды жидкого топлива с высокой температурой вспышки. Такое топливо трудно воспламеняется, поэтому относительно безопасно. При транспортировке, хранении и использовании топливо должно находиться в канистрах, бидонах или другой легкой закрытой таре.

Основная часть такой печи-каменки на жидком топливе — горелка, над которой устанавливается капельница с жидким топливом. Для устройства горелки можно приспособить цилиндр из жаростойкого чугуна или стали, заполненный наполовину кусками металла или камня. Эта засыпка обеспечивает предварительный нагрев воздуха и более равномерное смешение его с парами топлива.

Не используйте под горелку тонкостенные металлические цилиндры — они скоро придут в негодность из-за высокой температуры печи.

Бак с жидким топливом должен находиться вне парилки. От него отводится труба с фильтром и двумя вентилями. Один вентиль служит для отключения фильтра, а другой — для регулирования расхода топлива. В топку печи трубки должны входить через нижнюю щель в дверке.

Регулирующий вентиль должен быть защищен фильтром от засорения. По трубке жидкое топливо подается в капельницу, откуда оно капает и разбрызгивается на горелке. Особое внимание обратите на установку капельницы. Расположите ее так, чтобы вы могли наблюдать за процессом попадания топлива на горелку. Внизу горелки должно быть отверстие для сливной трубки, которое соединяется со сливным баком, большим по объему, чем бак с топливом. Сливной бак тоже должен находиться вне бани (рис.48).

Рис. 48. Печь-каменка на жидом топливе: 1 — бак с топливом; 2 — вентиль; 3 — фильтр; 4 — стена парной; 5 — сливная труба; 6 — труба для подачи топлива; 7 — дверь топливника; 8 — горелка; 9 — глазок; 10 — капельница; 11 —топливник печи; 12 — каменная засыпка; 13 —дымоходная труба; 14 — сливной бак.

Разжигая печь, сначала сожгите в цилиндре горелки легковоспламеняющийся материал, пропитанный жидким топливом. Только после этого обеспечьте попадание топлива на горелку. При полном сгорании топлива не должна образовываться сажа.

Современные бани оснащаются печами-каменками для газообразного или жидкого топлива производства ведущих зарубежных фирм. Пользуется широким спросом германская печь-каменка «Васта» с максимальной температурой разогрева 450 °C (рис. 49).

Рис. 49. Печь-каменка фирмы «Васта»: 1 — перепускной газоход; 2 —дымоход; 3 — задняя секция; 4 — камера сгорания; 5 — горелка; 6 — внутренний корпус; 7 — внешний корпус; 8 — прочистка.

«Васта» выпускается нескольких размеров и может быть использована в бане с парилкой объемом от 6 до 40 м 3 . Масса загружаемых в печь открытых камней — 45–70 кг. Нагреваются они теплым воздухом, нагретым между стенками топливника и задней секции и поступающим через металлические стенки газоходов.

Читайте также:  Сруб бани из оцилиндрованного бревна 4х4

Печь «Васта» оснащена реле времени, ограничителем температуры (максимальная температура нагрева парной — 140 °C), регулятором расхода топлива, регулятором температуры.

Финские каменки на жидком топливе для общественных бань накапливают большой запас тепла. Они могут вмещать большое количество камней (800 кг).

Читайте также

Автомобили на альтернативном топливе

Автомобили на альтернативном топливе По мнению экспертов, всех известных на Земле запасов нефти хватит человечеству не более чем на пятьдесят лет. Бензин дорожает, и чем только сегодня не пытаются его заменить. И сжиженным природным газом, и всякого рода

ПЕЧИ Одна из самых страшных детских сказок — история о «Гензеле и Гретель». В ней идет речь о людоедке, которая задумала пообедать двумя откормленными детьми, но кончила свою жизнь в собственной печи. Не исключено, что самыми жуткими серийными убийцами кажутся те, кто

НАБЕРЕЖНАЯ РЕКИ КАМЕНКИ

НАБЕРЕЖНАЯ РЕКИ КАМЕНКИ Границы этой набережной очертить очень трудно. С некоторым допуском можно считать, что она идет по обоим берегам реки от Заповедной улицы до проходящей южнее ее железнодорожной линии. Название возникло в 1950-е

Печи Одна из самых страшных детских сказок – история о «Гензеле и Гретель». В ней идет речь о людоедке, которая задумала пообедать двумя откормленными детьми, но кончила свою жизнь в собственной печи. Не исключено, что самыми жуткими серийными убийцами кажутся те, кто

Печи-каменки длительного режима действия

Печи-каменки длительного режима действия Печи-каменки в русской бане могут работать в длительном или периодическом режиме.Печи длительного режима, как правило, имеют тонкие стенки и небольшой объем камней. Отапливаются эти печи газообразным, жидким или твердым

Печи-каменки на твердом топливе

Печи-каменки на твердом топливе В семейных банях используют печи-каменки, работающие в основном на твердом топливе. В качестве твердого топлива применяются уголь и дрова. Лучше всего топить баню березовыми дровами, которые дают много жара, не искрятся и не «стреляют».

Газовоздушные печи-каменки

Газовоздушные печи-каменки Газовоздушные печи-каменки работают на сжиженном газе из баллона. Они должны иметь устройство для отвода продуктов сгорания в газоход, куда монтируют стальную коробку с камнями. Температура нагрева камней в этой печи 180–200 °C.Если вы хотите

Печи-каменки периодического режима действия

Печи-каменки периодического режима действия Печи-каменки периодического действия складывают из кирпича. Они имеют толстые стены, долго сохраняющие тепло и обеспечивающие необходимую продолжительность действия бани. Объем каменной засыпки в кирпичной каменке больший,

Топка кирпичной печи каменки

Топка кирпичной печи каменки Лучше всего топить печь дротом. Нежелательно использовать уголь для топки каменки. Топка углем имеет много недостатков:— ухудшается атмосфера бани;— создаются очень высокие температуры;— разрушается внутренняя кладка печи.Принцип

Сооружение печи-каменки из кирпича

Сооружение печи-каменки из кирпича Устройство фундамента Во избежание оседания, наклона и растрескивания печи устраивайте фундамент для печи-каменки, придерживаясь следующих правил:— заглубляйте фундамент не менее чем на 70 см;— не связывайте фундамент печи с

Кладка стен печи-каменки

Кладка стен печи-каменки Для кладки стен печей-каменок используется обыкновенный полнотелый кирпич I сорта. Для кладки и футеровки топливника печи — тугоплавкий (для печи на дровах) и огнеупорный кирпич (для печи на угле, жидком топливе, газе).Нельзя класть стены печей из

Печи для сауны

Печи для сауны В современной сауне применяют металлические печи, нагреваемые электроэнергией, природным газом или дровами. Печь в сауне должна нагреваться непрерывно. Поэтому удобнее пользоваться электропечами. Они быстрее разогреваются, точно поддерживают заданную

Каменки серии Feelings

Каменки серии Feelings Каждая из этих каменок представляет собой не только прекрасную печь, но и элемент интерьера. Вы можете выбрать каменку, на которой изображены северное сияние, лодка с рыбаками и т. д.Каменки Termonator и Feelings оборудуются встроенным или отдельным пультом

Печи Tylo

Печи Tylo Шведская фирма TYLO производит электрические печи для саун 8 моделей мощностью от 2,2 до 20 кВт и напряжением 220–380 В. Печи «Тилё» имеют оригинальную конструкцию, отличные потребительские свойства и современный дизайн (трехслойный корпус, цельная алюминиевая решетка

Печи на твердом топливе

Печи на твердом топливе Печи на твердом топливе могут быть выполнены с огнеупорной кирпичной кладкой, как и в русской бане. Они состоят из корпуса, дымохода и каменки.Корпус печи без кирпичной кладки сваривают из листов стали толщиной 3–5 мм. В специальном верхнем канале
