Термофор гейзер 2014 витра антрацит

Категория: Климатическое Оборудование
Группа: Печь банная
Устройство: Термофор гейзер 2014 витра антрацит

Инструкции и файлы

Файл Страниц Формат Размер Действие

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Скачать» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Источник статьи: http://mcgrp.ru/manual/termofor/geyzer-2014-vitra-antratsit

Печь для бани ТМФ Гейзер 2014 Витра

р уб. 25,499.00 – р уб. 32,499.00

Описание

Печи ТМФ Гейзер 2014 Витра — базовая и самая популярная линейка банных печей Гейзер. Отличительная черта всех печей Гейзер — закрытая каменка — конструкторское решение компании TMF, которое совершило переворот на рынке производителей банных печей и завоевало доверие многих банщиков. Внутренняя закрытая каменка обеспечивает двойную систему парообразования, так как вода дважды разбивается о грани нагретых камней. Время нагрева парной объёмом от 8 до 18 м 3 до 100°С ориентировочно 1 час.

Две каменки – открытая и закрытая

Выбирая режим бани, учитывайте соотношение влажности и температуры в парилке. Финская сауна горячая (до 100°С) и сухая (влажность 10-15%). В этом случае значение имеет скорость нагрева объёма парилки — печь Гейзер нагреет Вашу парилку до 100°С за 60 мин.

Русская баня наоборот — влажная (до 80%) и не такая горячая – температура здесь не должна подниматься выше 60°С. Чтобы пар костей не ломил, он должен быть лёгким и «сухим». Система двухступенчатого парообразования служит именно этой цели.

Устройство печи ТМФ Гейзер 2014

Как видите, наливаемая вода по трубке попадает в самый центр разогретой до 600°С закрытой каменки. Вода моментально превращается в пар, но он ещё не готов! На воронке есть клапан-дозатор, который не только не позволит Вам залить камни лишней водой, но и не позволит «тяжёлому» пару выйти обратно. Пар из закрытой каменки в открытую попадёт через специальные паропроводы. Здесь же, столкнувшись с нагретыми камнями, пар станет по-настоящему лёгким! Выброс пара при этом сопровождается звуком, характерным для камчатских гейзеров.

Особенности монтажа и эксплуатации банной печи Гейзер 2014

  • Отсутствие в конструкции подверженных засаживанию полостей упрощает её эксплуатацию
  • Центральное размещение дымохода облегчает и упрощает монтаж дымохода
  • Оптимальное размещение паропроводов между первичной и вторичной каменками исключает возможность их засорения крошками разрушающихся со временем камней
  • Выдвижной зольный ящик позволяет удалять золу, не прекращая горения
  • На традиционной открытой каменке удобно запаривать веник

Конструкционная сталь Carbon

Знак «Carbon» указывает, что печь изготовлена из сортового калиброванного проката углеродистой качественной конструкционной стали ГОСТ 1050-88 (carbon structural quality steel). Любая сталь — это сплав железа с углеродом (карбоном). Слово «Carbon» изначально обозначает углерод. Самая известная и дорогая форма углерода — это алмаз. Огранённый алмаз называется бриллиантом. Поэтому в эмблеме «Carbon» показан бриллиант – то есть ограненный алмаз, суть углерод.

Конструкционная сталь немного уступает хромосодержащей высоколегированной стали в стойкости к окалинообразованию. Но теплонагруженные места (например, дно каменки) печи защищены увеличением толщины стали до 4-7 мм, что позволяет увеличить ресурс печи, практически не снижая ее теплоэффективность. Благодаря этому печи TMF из конструкционной стали называют «умными печами».

На печи из конструкционной стали действует стандартная гарантия — 1 год.

Железная гарантия на банную печь Гейзер 2014 Inox

Жаростойкая высоколегированная хромированная сталь – лучший вариант. Во-первых, этот металл легко выдерживает значительные температурные нагрузки, гарантируя длительный срок эксплуатации. Во-вторых, он тонкий, благодаря чему нагрев парной до нужной температуры произойдет гораздо быстрее.

Трёхлетняя гарантия распространяется на целостность металла и сварных швов топки при соблюдении правил эксплуатации печи, изложенных в Руководстве по эксплуатации печи. Вы можете быть уверены в качестве и надёжности печей TMF.

Нагрев воды в бане с помощью печи ТМФ Гейзер 2014

Так как баня прежде всего служит для соблюдения гигиены тела, без горячей воды в ней никак не обойтись. Нагреть воду в бане с помощью печи ТМФ Гейзер 2014 можно следующими способами:

  • Бак «самоварного» типа устанавливается на выходной патрубок дымохода. Нагрев воды в нем происходит за счёт тепла уходящих в трубу газов. Неудобство в том, что бак с горячей водой находится в парной. Рекомендуемая ёмкость бака самоварного типа «Байкал» для горячей воды: 50—75 литров.
  • Выносной бак для горячей воды, расположенный в смежном помещении 40-80 литров +теплообменник «самоварного» типа, который устанавливается на выходной патрубок дымохода. Нагрев воды в баке происходит за счёт её циркуляции по трубам между баком и теплообменником. Такой теплообменник может быть повернут выходными штуцерами в любую сторону.

Также можно рассмотреть вариант печи аналогичного дизайна ТМФ Гейзер 2014 ТО антрацит с встроенным теплообменником, который расположен прямо внутри топки и имеет небольшой объём, что значительно ускоряет процесс нагрева воды в выносном баке.

Нагрев воды в бане с помощью печи ТМФ Гейзер 2014 ТО с встроенным теплообменником

Модель банной печи TMF Гейзер 2014 ТО — отличается от базовой модификации наличием встроенного теплообменника.

Теплообменник закреплён внутри топки на боковой стенке, на противоположной стенке топки имеются симметричные отверстия, закрытые заглушками, что позволяет переустановить теплообменник на любую сторону, удобную Вам. Теплообменник позволяет нагревать воду в выносном баке, а его нахождение внутри топки значительно ускоряет процесс нагрева.

Дизайн банных печей ТМФ Гейзер 2014 Витра

Модификации печи ТМФ Гейзер 2014 Витра отличаются друг от друга цветом корпуса и дверцы, наличием теплообменника, а так же применяемой для изготовления сталью.

Большой светопрозрачный экран Витра у банной печи ТМФ Гейзер 2014 Витра

Сидя в комнате отдыха с кружечкой травяного чая, разве не приятно будет наблюдать за пламенем? Завораживающий вид огня расслабляет и объединяет. Также удобно подбрасывать и контролировать процесс горения. Светопрозрачный экран банной печи Гейзер 2014 Витра компании TMF выполнен из жаростойкого стекла Schott Robax®, диагональ 42см (17”).

Цвет банной печи Гейзер 2014 Inox Витра

Перед Вами три модели идентичные по техническим характеристикам и функционалу и отличающиеся друг от друга исключительно дизайном.

Печь для бани Гейзер 2014 Витра терракота Печь для бани Гейзер 2014 Витра антрацит Печь для бани Гейзер 2014 Витра шоколад
Сталь Carbon/Inox Сталь Carbon/Inox Сталь Inox
Терракота Антрацит Шоколад
ЗК — закрытая каменка ЗК — закрытая каменка ЗК — закрытая каменка

Печь для бани Гейзер 2014 Витра Беж
Сталь Inox
Беж
ЗК — закрытая каменка

Технические характеристики банной печи ТМФ Гейзер 2014 Витра

Детали

Беж, Терракота, Чёрный (Антрацит), Шоколад

Нержавейка, Чёрный (Антрацит)

Жаростойкая сталь (хром 13%), Конструкционная сталь

Источник статьи: http://termoforpechi.ru/product/pech-dlja-bani-tmf-gejzer-2014-vitra/

Термофор гейзер 2014 витра антрацит

Объём парилки от 8 до 18 куб.м
Ширина 50 см
Глубина (полная) 84 см
Глубина (без длины топливника) 59,5 см
Высота 90 см
Вес печи 65,5 кг
Объём внутренней каменки 22 л
Масса камней во внутренней каменке 33 кг
Объём внешней каменки 20 л
Масса камней для внешней каменки 30 кг
Объём загрузки топлива, мах 34 л
Длина полена 50 см
Диаметр дымохода 115 мм
Высота дымохода, min 5 м
Толщина стали до 3 мм
Гарантия 3 года
Время нагрева парной от 20 °C до 100 °C
Категория: Климатическое Оборудование
Группа: Печь банная
Устройство: Термофор гейзер 2014 витра антрацит

Инструкции и файлы

Файл Страниц Формат Размер Действие

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Скачать» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Источник статьи: http://mcgrp.ru/manual/termofor/geyzer-2014-vitra-antratsit

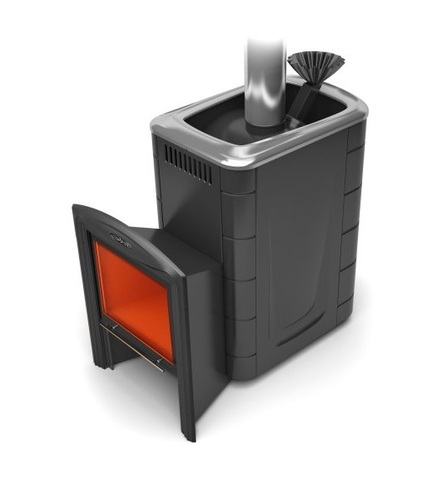

Банная печь Гейзер 2014 Inox Витра ЗК антрацит

Inox — хромированная сталь, Витра — стеклянная дверца, ЗК — закрытая каменка

Печи TMF – достойнейшие среди банных печей, обладающие набором оптимальных технических показателей и непревзойденным дизайном. Из Сибири с любовью!

Перед Вами самые популярные банные печи TMF — Гейзер . Почему? Благодаря своей универсальности и уникальной системе двойного парообразования. Банная печь Гейзер 2014 Inox Витра ЗК антрацит выполнена из жаростойкой высоколегированной стали , а значит прослужит Вам долгие годы. Но обо всём по порядку.

Какой режим бани у Вас сегодня?

Две каменки обеспечивают универсальность в выборе режима бани. Выбирайте, контролируйте и при необходимости меняйте режим парения в своей бане.

В финской сауне воздух в парной должен быть сухим (влажность 10-15%) и горячим (до 100°С). Печь TMF Гейзер 2014 Витра прогреет Вашу парную до 100°С за 60 мин. Русская баня, наоборот, влажная (до 80%) и не такая горячая – температура здесь не должна подниматься выше 60-70°С. Чтобы баня подарила здоровье и ощущение умиротворения, пар должен быть мягким и лёгким.

Ваш сосед гордится своим «лёгким» паром?

Считается, что банщик должен обладать какими-то особыми навыками или талантами в умении создавать «лёгкий и сухой» пар. Банная печь Гейзер 2014 — доказательство обратному. Все её устройство, каждая её деталь создана с таким расчётом, чтобы печь сама сделала всю работу по подготовке пара за Вас.

Перед Вами печь Гейзер 2014 в разрезе. В центре печи закрытая каменка, она прогревается пламенем со всех сторон, камни в ней нагреваются до 600°С. Именно там вода превратится в пар-аэрозоль, это будет первая степень подготовки пара. Примечание: воронка оснащена клапан-дозатором, который не только не позволит налить лишней воды и залить камни, но и не даст «тяжелому», неготовому пару выйти обратно. Далее пар по специальным паропроводам попадает в открытую каменку, где и проходит вторую степень обработки. Со звуком камчатских гейзеров пар поднимается скозь раскаленные камни и выходит в парную. При этом частицы воды становятся мелкими и лёгкими. От Вас требуется только налить воды. Только соседу не говорите!

Удобство монтажа и эксплуатации банной печи Гейзер 2014 Inox Витра ЗК Антрацит

  • Округлая форма внутренней каменки не допускает скапливание сажи на стенках топки
  • Кожух-конвектор ускоряет нагрев воздуха в парилке за счет образуемого им мощного конвекционного потока. Кроме того, он экранирует жесткое инфракрасное излучение, исходящее от стенок топки, что создает мягкое тепло в парилке и служит защитой от случайного прикосновения к печи во время ее работы.
  • Оптимальное размещение паропроводов между первичной и вторичной каменками исключает возможность их засорения крошками разрушающихся со временем камней
  • Выдвижной зольный ящик имеет форму совка и для удаления золы его не нужно переворачивать, достаточно лишь наклонить, это позволяет удалять золу легко и не прекращая горения
  • В верхней части дверцы Витра организована щель для пиролизной самоочистки светопрозрачного экрана от оседания сажи.

Жаростойкая хромированная сталь – лучший вариант

Во-первых, этот металл легко выдерживает значительные температурные нагрузки, гарантируя длительный срок эксплуатации. Температура начала окалинообразования у такой стали не менее 750°С. Для сравнения: температура начала окалинообразования у конструкционных или «чёрных» сталей не превышает 450°С, что значительно ниже температуры стенок работающей дровяной печи.

Во-вторых, он тонкий, благодаря чему нагрев парной до нужной температуры произойдёт гораздо быстрее.

Трёхлетняя гарантия распространяется на целостность металла и сварных швов топки при соблюдении правил эксплуатации печи, изложенных в Руководстве по эксплуатации печи.

Рекомендуем к прочтению статью «Всё о стали» , которая подробно рассказывает о разнице между конструкционной сталью Carbon и хромированной сталью Inox.

Система водонагрева в бане с помощью печи ТМФ Гейзер 2014 Inox Витра ЗК антрацит

Так как баня прежде всего служит для соблюдения гигиены тела, без горячей воды в ней никак не обойтись. Нагреть воду в бане с помощью печи ТМФ Гейзер Inox Витра ЗК антрацит можно следующими способами:

    Бак «самоварного» типа устанавливается на выходной патрубок дымохода. Нагрев воды в нем происходит за счёт тепла уходящих в трубу газов. Неудобство в том, что бак с горячей водой находится в парной. Рекомендуемая ёмкость бака самоварного типа «Байкал» для горячей воды: 50—75 литров.

Выносной бак для горячей воды, расположенный в смежном помещении 40-80 литров +теплообменник «самоварного» типа , который устанавливается на выходной патрубок дымохода. Нагрев воды в баке происходит за счёт её циркуляции по трубам между баком и теплообменником. Такой теплообменник может быть повернут выходными штуцерами в любую сторону.


Также можно рассмотреть вариант печи аналогичного дизайна ТМФ Гейзер 2014 Витра ЗК ТО антрацит с встроенным теплообменником, который расположен прямо внутри топки и имеет небольшой объём, что значительно ускоряет процесс нагрева воды в выносном баке. Подробнее о монтаже системы водонагрева в статье «Всё о теплообменниках» .

Большой светопрозрачный экран Витра

Сидя в комнате отдыха с кружечкой травяного или зеленого чая, разве не приятно будет наблюдать за пламенем? Завораживающий вид огня расслабляет и объединяет. Также удобно подбрасывать и контролировать процесс горения. Светопрозрачный экран банной печи Гейзер 2014 Витра компании TMF выполнен из жаростойкого стекла Schott Robax®, диагональ 42см (17”).

Цвет банной печи Гейзер 2014 Inox Витра

Перед Вами три модели идентичные по техническим характеристикам и функционалу и отличающиеся друг от друга исключительно дизайном.

Источник статьи: http://tmf-shop.ru/collection/geyzer-2014/product/geyzer-2014-inox-vitra-zk-antracit
