Возможна разработка индивидуальных планировок и изготовление зданий, согласно пожеланиям Заказчика
Габаритные размеры вагон-дома на шасси: Длина: от 6м до 10,5м Ширина: 2,5м или 2,8м Высота: 2,5м (без шасси) 3,7м (с учетом шасси)
Вагон-дома — это передвижные здания, смонтированные на шасси тракторных прицепов. Вагон-дома предназначены для комфортного размещения в полевых условиях бригад нефтяных, газовых компаний, геологических партий, строительных организаций и т.д. или для установки оборудования.
Конструкция здания обладает повышенной прочностью, обеспечивает стойкость к нагрузкам при перемещении по грунтовым дорогам и бездорожью в течение 20-ти лет.
Северное исполнение. Здание может эксплуатироваться при температуре окружающего воздуха от -60 Со до + 40 Со.
Габаритные размеры вагон-дома, наружные, мм:
от 6 000 до 10 500
Высота здания с прицепом
Цельносварная металлическая конструкция, изготовленная по специальной технологии, которая используется при изготовлении автофургонов, что отличает здания высокой прочностью, испытанной российским бездорожьем.
Здание монтируется на раму прицепа из швеллера 12.
Каркас здания выполняется из квадратной трубы 50х50х3 и гнутого уголка 100х100, усиленный фермами из прямоугольных труб.
Здание монтируется на шасси тракторного прицепа (повышенной проходимости), которое имеет 4 опорных винтовых домкрата, запасное колесо, тягово-сцепное устройство по ГОСТ 2349 75, пневмо и электровыводы по ГОСТ 4364-81 и ГОСТ 9200-76. Размерность шин 15,5/65-18.
Система торможения: рабочая — пневматическая, двухконтурная, колодочного типа, с приводом от тягача; стояночная — механическая.
Наружная отделка стен — стальной оцинкованный профилированный лист с полимерным покрытием С8 толщиной 0,7мм.
Пол снизу зашит стальным листом 2мм, поверх которого установлены деревянные лаги, утеплитель, плиты OSB 18мм, износостойкий линолеум. В помещениях технического назначения на пол укладывается стальной рифленый лист.
Рама крыши трапециевидной формы выполнена в виде ячеек из квадратных труб 50х50мм. Сверху установлена цельносварная стальная мембрана толщиной 2мм и грузовые петли.
Утеплитель стен, пола и потолка — пенополистирол ПСБ-С-25 толщиной 100150мм. Утеплитель укладывается в несколько слоев, перекрывая стыки. Углы здания дополнительно утепляются фольгированным изолоном. По всей поверхности здания выполнена пароизоляция из полиэтиленовой пленки.
Пластиковые (700х900мм), двухкамерный стеклопакет (тройное остекление), поворотно-откидные. При транспортировке закрываются металлическими щитами с наружной стороны.
Дверь наружная — металлическая утепленная, с резиновым автоуплотнителем и замком; двери внутренние — деревянные (МДФ).
У входной двери устанавливается площадка с лестницей и ограждением, которая при транспортировке убирается в металлический ящик, под здание.
Стены и потолок отделываются панелями МДФ / ПВХ / евровагонкой / оцинкованным проф. листом с полимерным покрытием (отделка зависит от назначения помещения).
Снаружи здания предусматривается разъем для подключения к внешнему источнику электропитания 220/380В. Для коммутации и распределения электрической энергии в здании, устанавливается распределительный щит, включающий в себя: устройство защитного отключения и автоматические выключатели, подобранные по максимальной токовой нагрузке. Предусматривается заземление здания. Электропроводка внутри здания выполняется открытым способом в кабель-каналах.
Освещение комбинированное — естественное, за счет окон, и электрическое. В каждом отделении установлены светильники и розетки для подключения электроприборов.
Отопление вагон-домов осуществляется с помощью электрических обогревателей, оснащенных терморегулятором и защитой от перегрева или предусматривается печное отопление.
Автономное — заполнение привозной водой установленной емкости. Обеспечение горячей водой за счет электроводонагревателя.
Предусмотрен вывод труб в полу здания для слива канализационных отходов в септик, подготовленный Покупателем, или в существующую канализацию.
Вентиляция — естественная — через открывающиеся окна, и принудительная — через канальные вентиляторы. Возможна установка кондиционеров
В каждой зоне вагон-дома установлен автономный пожарный извещатель. Здание оснащено огнетушителем. Возможна установка систем автоматической охраннопожарной сигнализации
Вся устанавливаемая мебель и оборудование собирается на заводе и крепится к силовому каркасу здания
Стандартный цвет наружной покраски: стены — белые RAL9003; крыша, дверь и обрамляющие рамки — синие RAL5005.
Возможен другой цвет по желанию Заказчика, а также нанесение логотипов.
Источник статьи: http://umz-ural.ru/katalog/vagon-doma_na_shassi/sauna-banya/
Arcadich88 › Блог › ✓Мобильный вагон-дом «Кедр»✓

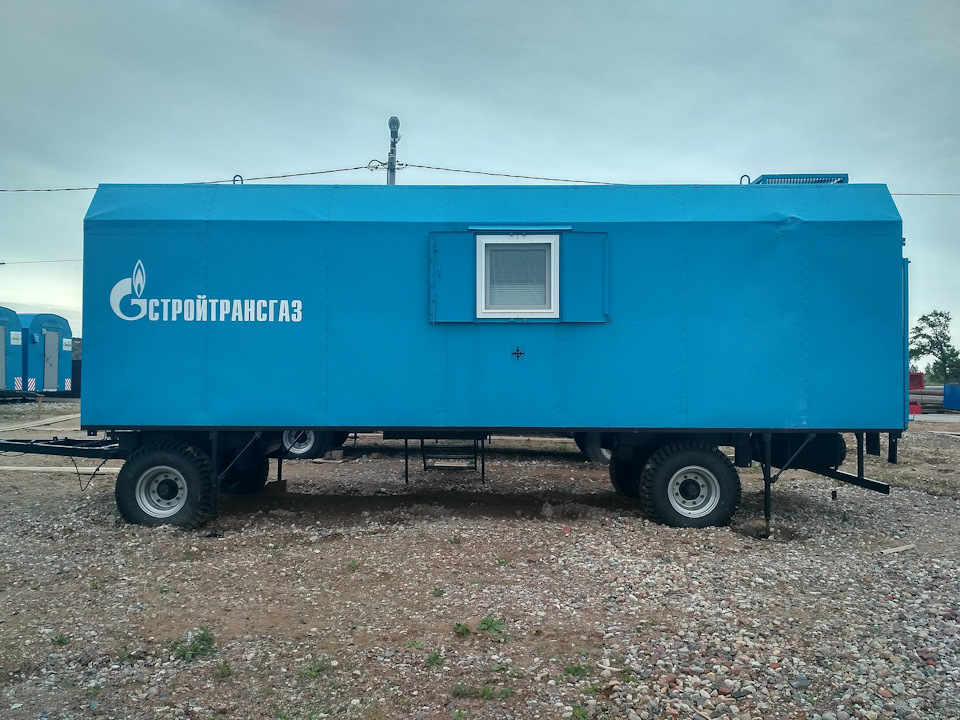

День Добрый, Уважаемые// Как и обещал сегодня расскажу Вам и немножко покажу мое временное рабочее жилье «вагон-бытовка мобильная от производителя Кедр».
До работы в нефтегазовой сфере жильё такого типа, признаюсь меня мало интересовало, куда больше я тяготел к кемперам различных видов, и о мобильных вагонах я слышал лишь краем уха. Ну а тут появилась возможность пожить кое какое время в одном из них и я не отказался. Моим был 4-х местный мобильный прицеп вагон-дом с душем, ёмкостью для воды, бойлером и насосом, сушилкой и прочими благами человечества кроме пожалуй кондиционера и туалета/// На фото ниже все увидите, ну а я расскажу свои субъективные впечатления//
Жить можно.Тепло, в чём заслуга отличной, но очень шумной сушилки, сухо не считая периодически текущих кранов на раковинах умывальников (это косяк скорее сопутствующей компоновки) и пластиковых окон, светло и в принципе относительно комфортно.
Минусы/ Реально мало ящичков полочек и вешалок (приходится добрую половину шмоток держать в сумках), при этом я жил в вагоне 4-х местного исполнения, в 8 местном дела с поклажей обстоят острее в разы. Вывод один, с эргономикой реально проблемы, а ведь место внутри и габариты вагона вполне позволяют решить эту проблему/ Отсутствие кондиционера в жаркий летний зной доконает жителей сего пристанища и в частности жильцов 2 спального яруса, а им и так тяжело там спать ибо форма крыши специфичная. (Риску предположить, что кондер просто не в ходил в нашу комплектацию)// Ну и пьедестал), ой простите унитаз-тут он не предусмотрен и идти нужно на улицу. Вроде и беда то небольшая, да и вахтовики-народ суровый, но вот в дождь, метель или тупо ночью, это несколько напрягает. Хотя место для установки сего незатейливого блага цивилизации хватает// Да пожалуй материалы отделки и качество внутренней сборки сильно поганит общее впечатление/ Вот такие мнение у меня сложилось о мобильном вагон-доме «Кедр».
И последнее цену озвучивать не стану, ибо знаю её лишь приблизительно, но покупка таких вагонов — дело вполне себе экономически оправдано для строительных компаний уж точно. Не зря ведь у нас из них целый мобильный городок///
Источник статьи: http://www.drive2.ru/b/475989854732157662/
Технические характеристики
Характеристики
Описание вагон домов
Каркас
Металлический из сортового проката, цельносварной. В качестве основных опор на основание используется стальной швеллер 120-160 мм., поперечные стяжки труба 80х40х2 мм., стены — уголок 100х100 мм. Каркас укреплен металлическими растяжками, стойки и поперечины стальная труба 40х40х2 мм., для последующего крепления к нему стеновых панелей и оборудования.
Наружная обшивка
Стальной оцинкованный лист. Толщина – 0,55 мм. Покрытие полимерно-порошковое, стойкое к климатическим и механическим воздействиям. Крепление к каркасу и между собой осуществляется саморезами и металлическими заклепками с последующей герметизацией по всем стыкам.
Возможно изготовление вандалозащищенное, из листа 1.5-2.0 мм. или из листа 0.7 мм., скрепленных между собой фальцевым соединением.
Теплоизоляция
При изготовлении всех мобильных зданий применяется утепление:
— горизонтальные плоскости – минераловатная изоляция «Knayf TR Aquastatik» теплопроводность не более 0,04 Вт/мК;
— вертикальные плоскости — минераловатная изоляция «Knayf TS Aquastatik», теплопроводность не более 0,037 Вт/мК.
Система паро-гидроизоляции: под профлист- пленка «Brane A» (ветрозащитная), под ЛДСП — пленка «Brane В» (пароизоляционная) что позволяет создать микроклимат в слое утеплителя обеспечивающие его долговечность.
Используются НЕГОРЮЧИЕ материалы.
Мобильные здания изготавливаются в «северном» исполнении, с возможностью использования до -55С. Толщина вертикальных плоскостей не менее 100 мм.
Пол
Металлический лист (2 мм.), пленка «Brane A» (ветрозащитная), утеплитель минераловатная изоляция «Knayf TR Aquastatik» толщиной 100 мм, на утеплитель пленка «Brane В» (пароизоляционная), доска обрезная хвоя 25*120, OSB-3 12мм. водостойкая, с последующим покрытием утепленным износостойким линолеумом. Толщина пола не менее 150 мм.
Дополнительно возможна установка «Теплого пола» с терморегулятором.
Потолок и крыша – металлический лист 1,5 мм с сплошным проваром, пленка «Brane A» (ветрозащитная), утеплитель минераловатная изоляция «Knayf TR Aquastatik» толщиной 100 мм, на утеплитель пленка «Brane В» (пароизоляционная), плиты ЛДСП t=16мм..
На крыше установлены проушины, предназначенные для установки и проведения монтажных работ на месте эксплуатации.
Внутреннее устройство
Внутренняя отделка стен — панели ЛДСП, МДФ, СМЛ (стекломагнезитовый лист. Группа горючести — НГ). По желанию заказчика возможна внутренняя отделка из гипсокартона, оцинкованного листа, деревянной вагонкой, пластиковыми панелями.
Применяется – входной тамбур. Сохраняет тепло, предотвращает обледенение дверей и образование конденсата.
Окна и двери
Окна в северном исполнении – металлопластиковые поворотно-откидные, с двухкамерным стеклопакетом, москитными сетками.
Наружная входная дверь – металлические с уплотнительной резиной, утепленные минераловатной изоляцией «Knayf TR Aquastatik» толщиной 50 мм, оборудованные замками, ригельными клиновыми запорами. Пожаробезопасная. Металлическая поверхность двери окрашена полимерно-порошковым покрытием.
Внутренние двери распашные, либо купейные (по выбору заказчика) – ламинированные, оборудованные замками, с возможностью закрывания на ключ снаружи и на защелку изнутри.
Отопление
Электрическое, от внешних источников тока напряжением 220/380В.
Здание комплектуется масляными радиаторами, конвекторами мощностью от 1,5-2,0 кВт., работающими в автоматическом режиме с возможностью ручной регулировки температуры.
Под заказ возможно изготовление и монтаж котлов с трубной разводкой в вагон-домах эксплуатируемых в условиях без электроснабжения, а так же с возможностью подключения к внешней котельной.
Электромонтаж
Выполнен проводом марки ВВГнг (ВВГнг-П) сечением от 1,5 мм² в ПВХ кабель-каналах. Щит управления укомплектован автоматическими выключателями серии ВА-47.
Для защиты людей от поражения электрическим током при неисправностях электрооборудования, повреждении изоляции проводников или при случайном непреднамеренном контакте человека с открытыми проводящими частями электроустановки, а также для предотвращения возгорания и пожаров в щите установлено устройство защитного отключения на 60 или 40А.
В каждом помещении установлены розетки для подключения бытовых приборов и техники. Над входными дверями установлены светильники. Все вагон-дома оборудованы заземлением. Система заземления TN-S.
Вентиляция
Естественная, через открывающиеся окна и двери, вентиляционные клапаны. Принудительная, через канальные электровентиляторы.
Отопление и вентиляция в соответствии с нормами и правилами СНиП 2.04.05-91.
По заказу устанавливаются оконные кондиционеры, сплит-системы.
Канализация
Бытовая с выпуском наружу, выполняется из ПВХ-трубопроводов.
Водоснабжение
Устанавливаются емкости для воды от 15 до 2000 л. из пищевого пластика, или пищевой нержавеющей стали.
По требованию заказчика может подключаться к внешнему источнику воды.
Подача воды осуществляется насосами.
Умывальники оборудованы системой подогрева воды. Душевые кабины комплектуются накопительными, либо проточными водонагревательными котлами.
Пожарная безопасность
Группа огнестойкости здания – IV (четвертая). По заказу здание комплектуется датчиками автоматической пожарной сигнализации. Все используемые деревянные материалы – покрывается огнезащитными химическими покрытиями.
Комплектация и мебель
Наше предприятие имеет собственное мебельное производство и импортное оборудование для производства корпусной мебели.
Мебель изготавливается из ламинированного ДСП. Комплектация и расстановка утверждается заказчиком.
Все оборудование и комплектующие проходят входной контроль. Применяются только качественные комплектующие, зарекомендовавших себя производителей.
Монтаж
Рама – мобильное здание устанавливается на раму из 16мм швеллера.
Сани – изготавливаются из 159мм трубы. Высота от 400 мм.
Прицеп – тракторный, с шинами низкого давления. Используются СЕРТИФИЦИРОВАННЫЕ прицепы для установки мобильных зданий, ведущих Российских производителей. При монтаже на прицепе, мобильное здание комплектуется съемным и разборным при транспортировке, входным трапом, корзиной для инструментов.
Прицепы комплектуются – запасным колесом, домкратами для установки на месте эксплуатации.
Дополнительные условия
Все мобильные здания изготовлены согласно ГОСТ 22853-86 и «Здания мобильные, (инвентарные). Общие технические условия».
Деятельность нашего предприятия ДОБРОВОЛЬНО сертифицирована (сертификат соответствия прилагается).
Все отделочные материалы имеют гигиенические сертификаты и сертификаты соответствия.
Срок службы мобильного здания – не менее 10 лет.
Длина — до 12000мм
Ширина – до 4000мм
Высота – внутренняя от 2200мм.
Масса здания от 4000 кг.
На здания распространяется 12-ти месячная гарантия.
Описание вагона:
Утепленные вагончики предназначены для проживания в комфортных условиях рабочего персонала в суровых условиях и вдали от населенных пунктов, в местах проведения строительных, геологоразведочных, буровых работ при частой смене места проведения таких работ.
Хороший вариант для временного проживания на не оборудованной территории. Бытовые условия в вагончике соответствуют действующим экологическим и санитарно-гигиеническим нормам. Изоляция вагонов позволяет поддерживать тепловой режим в самых различных климатических условиях. Для этого по выбору заказчика устанавливаются: электро-нагреватели, твердотопливные печи, кондиционеры. Благодаря современным утеплителям может эксплуатироваться при температурах до -50 градусов.
Вагон дома не требуют установки дополнительного оборудования и сразу готовы к эксплуатации после доставки. Мы предлагаем уже готовые варианты исполнения и комплектации. Помимо этого готовы рассмотреть индивидуальные пожелания заказчика и изготовить вахтовые домики по предоставленному техническому заданию. Возможность корректировки заказчиком расположения мебели, используемого оборудования, цвета по своему усмотрению.
Конструкция вагон домов выдерживает многократные частые перемещения на шасси или санях в условиях бездорожья. Комплектация жилых вагон домов удовлетворяет потребностям пользователей в комфорте и функциональности, не отвлекая на решение бытовых вопросов проживания персонала.
На каждый вагон дом распространяется гарантия сроком 12 месяцев.
*Возможно изменение схем и дополнение комплектации по желанию заказчика.
