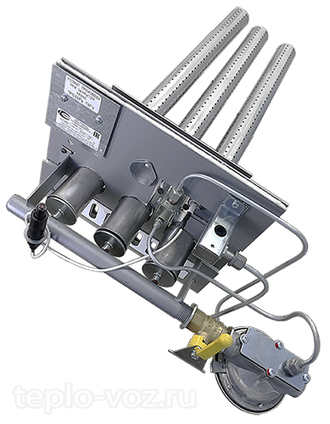

ГАЗОГОРЕЛОЧНОЕ УСТРОЙСТВО УГ-САБК-ТБ-12

газовая горелка для печи

Главным элементом безопасности в работе газо-дровяных печей «Уралочка-12» (12Т), «Уралочка 12Н» (12НТ) является газогорелочное устройство с автоматикой регулирования и безопасности САБК-Т (испытано на российском газе).
Газогорелочное устройство (ГГУ) предназначено для сжигания поступающей газовой смеси в бытовых отопительных печах для бани.
Основные элементы горелки изготовлены из жаропрочной нержавеющей стали.

Конструкция ГГУ обеспечивает наилучшее смешение газа с первичным и вторичным воздухом, что:
•позволяет получить максимальное сжигание газовой смеси;
•обеспечивает короткий факел;
•исключает проскок пламени в смеситель и срез сопел

Горелка обеспечивает безопасную работу газо-дровяной печи и выполняет следующие функции регулирования:

— розжиг запальника (пьезоподжиг);
— розжиг основной горелки;
— автоматическое поддержание заданной температуры теплоносителя;
— поддержание заданного давления газа;
— ручную регулировку мощности запальника.

Автоматическое отключение подачи газа в аварийных ситуациях:
— при перегреве теплоносителя (воздух в парной);
— при погасании пламени на запальной горелке;
— при нарушении тяги.

Безопасную работу газогорелочного устройства обеспечивает автоматика регулирования и безопасности САБК-Т. Автоматика САБК-Т (термоэлектрическая) энергонезависимое комплексное универсальное малогабаритное устройство, работающее в автоматическом режиме по заданной температуре воздуха в отапливаемом помещении. Газовая автоматика регулирования и безопасности имеет встроенный регулятор давления газа поддерживающий постоянное давление газа в газовом коллекторе, что позволяет выполнить более точную настройку ГГУ и обеспечить оптимальный тепловой режим работы отопительной установки. При этом создается постоянная скорость истечения газа на срезе сопла, что обеспечивает равномерное горение газовоздушной смеси на основных горелках с постоянной теплопроизводительностью, независимо от повышения давления газа в сети. В случае работы газоиспользующей установки при условиях повышенного давления в топливной магистрали, регулятор давления позволяет экономить до 30% газа.
Установка газовой аппаратуры и настройка должна производиться сертифицированными специалистами. Также, необходимо производить периодический профилактический осмотр. При правильной установке и эксплуатации газо-дровяная печь абсолютно безопасна.

Источник статьи: http://teplo-bani.ru/p320614085-gazovaya-gorelka-dlya.html

Газовая горелка для бани

Газовая горелка для печи в бане – аксессуар, без которого не может работать ни одно устройство, использующее газ как основной источник топлива. Мы предлагаем газовые печи и оборудование для их обслуживания в Москве и с доставкой в отдаленные регионы страны.

Преимущества печей на газу

Для печи с газовой горелкой в баню или дом характерны следующие качества:

  • Высокий КПД. При минимальном уровне потребления топлива, печи дают высокую производительность.
  • Экономия места. Газ подводится к оборудованию напрямую, для топлива не нужно освобождать дополнительное место или помещение.
  • Долговечность. Ломаться в этом оборудовании практически нечему, а газовая горелка для печей отопления меняется очень легко, поэтому вы можете рассчитывать на длительный срок службы оборудования.
  • Экологическая безопасность. Печи на газу практически не наносят вреда природе.
  • Простота использования. Для температурных регулировок предусмотрены удобные механизмы.
Читайте также:  Какую травку заваривать в бане

Для долговечного функционирования газовой печи для бани, для нее необходимо подобрать качественную газовую горелку.

Разновидности оборудования

Газовые горелки для печей классифицируются по нескольким признакам:

  1. По способу внедрения кислорода:
  • атмосферные – для работы этого оборудования не требуется дополнительное оборудование;
  • вентиляторные – кислород для обеспечения горения поставляется с помощью дополнительных вентиляторов;
  • диффузионно-кинетические – применяются в бытовых котлах редко. Их называют двухступенчатыми за принцип работы: воздух сначала поступает в устройство и добавляется в пламя только после старта горения.
  1. По способу контроля горения:
  • одноступенчатые – работают в одном режиме, при достижении определенного уровня температуры отключаются. Это газовые горелки для печей с автоматикой. Оборудование само подает газ к горелке или отключает его. Их отличает: надежность в работе, простая конструкция, высокий уровень безопасности, небольшие размеры, маленький вес. Недостаток – уменьшенный срок эксплуатации;
  • двухступенчатые – устройства, работающие в двух режимах: один для интенсивного нагрева в режиме 100% мощности, второй – для поддержания тепла при мощности на уровне 50-60%. Преимущества: высокий КПД работы, надежная конструкция. Недостатки: высокая цена, требуют подключения электричества, шумят при работе;
  • модулируемые – это самый современный вид газовых горелок для бани с автоматикой. Они самостоятельно регулируют мощность в диапазоне от 10 до 100%. Автоматика контролирует температуру в помещении и поддает или наоборот понижает мощность;
  • комбинированные – могут работать от разных видов топлива. Преимущества: вариативность способов отопления, это идеальный вариант для хозяев загородных участков, к которым пока не подведено магистральное газоснабжение. Недостатки: сложная конструкция; невысокий КПД; сложность обращения, тяжело перенастраивать для работы на другом виде топлива.
  1. По типу розжига:
  • электрические – пламя разжигается за счет электричества от сети;
  • с пьезорозжигом – не привязаны к электрической сети.
  1. По назначению:
  • бытовые – используются для отопления домов, дач;
  • нагревательные – используются в банях для прогрева парных и поддержания высоких температур.

Мы предлагаем обширный выбор газовых горелок для бани и дома для различного отопительного оборудования.

Ассортимент R-sauna.ru

Мы предлагаем горелки от именитых отечественных производителей:

  1. Теплодар. Компания, работающая на рынке более 20 лет. Основное преимущество продукции от бренда – высокое качество по доступной цене.
  2. Термофор. Бренд занимает одну из лидирующих позиций в продажах отопительного оборудования среди отечественных компаний. Он предлагает обширный выбор печей и комплектующих для их обслуживания.

Тепловая мощность представленных в каталоге газовых горелок для банных печей варьируется от 13 до 40 кВт.

Требования к установке

К монтажу газового оборудования в бане или доме предъявляются специальные требования. Допуск выдается газоснабжающей организацией. Для получения документов на установку, необходимо обеспечить:

  1. Качественную вентиляцию помещения.
  2. Хорошую регулируемую тягу.
  3. Выделить помещение под установку габаритами не менее 12 куб. м.
  4. Выполнить все требования пожарной безопасности.
  5. Выполнить изоляцию дымовой трубы.
Читайте также:  Из рук в руки печка для бани

Эти требования обязательны к выполнению, при несоблюдении, вы не сможете получить необходимые разрешения на использование газовых горелок для банных печей.

Монтаж

Монтаж газового оборудования – достаточно скрупулезное мероприятие, требующее специальных навыков и соблюдения специальных условий. При монтаже необходимо:

  1. Подготовить помещение, выполнить отделку стен несгораемыми материалами.
  2. Сделать качественное огнеупорное основание, выступающее за края оборудования более чем на 10 см.
  3. Соблюсти расстояние от стен, установленное нормами строительства и пожарной безопасности.

Вы можете вызвать наших специалистов для монтажа оборудования. Это актуально, если вы хотите получить: качественную установку, длительный срок службы для оборудования и высокий уровень противопожарной безопасности.

Как заказать?

Если вы хотите купить газовую горелку в печь для бани или дома, обращайтесь в интернет-магазин R-sauna.ru. Мы предлагаем:

  • Оперативную доставку по России. Рассчитывайте стоимость на вкладке «Доставка и оплата».
  • Оборудование с гарантией от производителя.
  • Возможность заказа оборудования с монтажом.
  • Обширный ассортимент. Не только печи и горелки, но и дополнительные аксессуары: дымоходы, системы дымоотвода, ароматизаторы для бани. Также в каталогах компании вы найдете печи для бани на дровах.

Чтобы получить консультацию и купить газовые горелки для печи, звоните в центр продаж по телефону +7(495) 642-19-20 или заказывайте обратный звонок.

Источник статьи: http://www.r-sauna.ru/pechi-dlya-bani/gazovaya-gorelka-dlya-bani/

Горелка газовая банная САБК УГ-ТБ-16

— Мощность, кВт: 16,2

— Расход газа, куб.м/час: 2,2

— Давление газа в сети-max, кПа: 3,0

— Давление газа в сети-номин, кПа: 1,3

— Давление газа в сети-min, кПа: 0,6

— Стабилизационное давление на выходе, кПа: 0,9

— Диапазон регулирования темп-ры в парной, гр.цельс: +70. +120

— Период инерции откл. газа, сек: 10-60

— Период инерции вкл. автом, сек: 60

— Мощность запальной горелки, кВт: 1,3

— Температура помещения котельной, ?С, в пределах 0-60

— Необходимое разряжение в дымоходе, Па: 5-25

— Подвод газа, Ду: G 1/2

— Масса брутто, кг: 3,7

— Мощность, кВт: 16,2

— Расход газа, куб.м/час: 2,2

— Давление газа в сети-max, кПа: 3,0

— Давление газа в сети-номин, кПа: 1,3

— Давление газа в сети-min, кПа: 0,6

— Стабилизационное давление на выходе, кПа: 0,9

— Диапазон регулирования темп-ры в парной, гр.цельс: +70. +120

— Период инерции откл. газа, сек: 10-60

— Период инерции вкл. автом, сек: 60

— Мощность запальной горелки, кВт: 1,3

— Температура помещения котельной, ?С, в пределах 0-60

— Необходимое разряжение в дымоходе, Па: 5-25

— Подвод газа, Ду: G 1/2

— Масса брутто, кг: 3,7

Основные задачи установленного на печь Газогорелочного Устройства с системой автоматики и безопасности( ГГУ ): нагрев, автоматическое поддержание заданной температуры воздуха и отключение подачи газа в аварийных ситуациях.

Читайте также:  Описание бани в русском стиле

Для обеспечения безопасной периодической топки банных печей ГГУ комплектуется автоматикой регулирования и безопасности САБК УГ-ТБ-16. Автоматика САБК УГ-ТБ-16 (термоэлектрическая) – это энергонезависимое комплексное универсальное малогабаритное устройство, работающее в автоматическом режиме по заданной температуре воздуха в отапливаемом помещении.

Газовая автоматика регулирования и безопасности имеет встроенный регулятор давления газа, поддерживающий постоянное давление газа в газовом коллекторе, что позволяет выполнить более точную настройку ГГУ и обеспечить оптимальный тепловой режим работы отопительной установки. При этом, создается постоянная скорость истечения газа на срезе сопла, что обеспечивает равномерное горение газовоздушной смеси на основных горелках с постоянной теплопроизводительностью, независимо от повышения давления газа в сети. В случае работы газоиспользующей установки при условиях повышенного давления в топливной магистрали, регулятор давления позволяет экономить до 30% газа.

Поддержание заданной температуры воздуха парной (в пределах +70…+120°С) осуществляется автоматикой с помощью термосильфонного преобразователя температуры (датчик температуры). Капиллярная трубка термосильфонного преобразователя позволяет произвести его установку в наилучшем для контроля температуры месте.

Горелка САБК УГ-ТБ-16 специально разработана для банных печей Ермак модель Уралочка-16

Внешний вид горелки может отличатся от представленного на сайте. Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию , комплектацию или технологию изготовления изделия с целью улучшения его свойств.

Источник статьи: http://teplo-voz.ru/products/gorelka-gazovaya-bannaya-sabk-yg-tb-16

Горелка газовая САБК 10.1

  • Максимальное давление газа в сети, кПа — 3,0
  • Номинальное давление газа в сети, кПа — 1,3
  • Минимальное давление газа в сети, кПа — 0,6
  • Стабилизированное давление газа на выходе из блока автоматики при давлении от 1,3 до 3 кПа, кПа — 0,9+/-0,15
  • Номинальная тепловая мощность, кВт, в пределах — 30
  • Масса комплекта автоматики с газогорелочным устройством (ГГУ), кг, не более — 15
  • Инерционный период включения автоматики при зажигании запальной горелки, сек, не более, — 60
  • Инерционный период прекращения подачи газа автоматикой:

— при отсутствии тяги, сек, в пределах — 10-60

— при погасании запальной горелки, сек, в пределах — 30-60

  • Необходимое разряжение в дымоходе, Па — 5-25
  • Подвод газа, Ду, дюймы — 1/2
  • Максимальное давление газа в сети, кПа — 3,0
  • Номинальное давление газа в сети, кПа — 1,3
  • Минимальное давление газа в сети, кПа — 0,6
  • Стабилизированное давление газа на выходе из блока автоматики при давлении от 1,3 до 3 кПа, кПа — 0,9+/-0,15
  • Номинальная тепловая мощность, кВт, в пределах — 30
  • Масса комплекта автоматики с газогорелочным устройством (ГГУ), кг, не более — 15
  • Инерционный период включения автоматики при зажигании запальной горелки, сек, не более, — 60
  • Инерционный период прекращения подачи газа автоматикой:

— при отсутствии тяги, сек, в пределах — 10-60

— при погасании запальной горелки, сек, в пределах — 30-60

  • Необходимое разряжение в дымоходе, Па — 5-25
  • Подвод газа, Ду, дюймы — 1/2

Источник статьи: http://teplo-voz.ru/products/gorelka-gazovaya-sabk-10
