Газовая печь для бани с горелкой угоп 16

Как правильно выбрать газовую горелку для банной печи?

Горелка для банной печи позволяет переоборудовать с минимальными затратами имеющийся дровяной нагревательный котел под газовый энергоресурс. Для этих целей рекомендуется подобрать подходящую по конструктивным характеристикам модель форсунки заводского исполнения. Однако нередко встречаются ТТ агрегаты, адаптированные под более экономичное топливо при помощи самодельных газовых горелок для банных печей.

Особенности конструкции и принцип работы

Конструктивно газовое нагревательное оборудование для бани представляет собой корпус с вмонтированной горелкой-форсункой. В устройстве предусмотрены запорные и сбросные клапаны, предохранитель, фильтры, отсек для смешивания газа с воздухом. Здесь расположены механизмы управления, регулирующие режим подачи топлива. При помощи горелки нагревается воздух в камере топки, далее тепловая энергия передается корпусу генератора с поддоном для камней. От характеристик газовой форсунки зависят функциональные возможности оборудования, эффективность устройства и безопасность.

Преимущества и недостатки

Применение газовых генераторов тепла в бане располагает массой преимуществ:

  • эффективность. Нужно лишь открыть вентиль и поджечь форсунку, и через час парилка будет готова. Отсутствует необходимость заготавливать и хранить дрова/уголь, загружать топку, контролировать рабочий процесс,
  • высокий КПД. Производительность оборудования на газе значительно выше по сравнению с ТТ агрегатами,
  • экологичность. При работе газовые горелки для банных печей предусматривают малый уровень вредных для окружения выбросов,
  • удобство обслуживания и ухода. Не нужно убирать золу, как в случае с твердым топливом. Требуется лишь своевременная чистка дымохода,
  • экономичность. Этот показатель почти на 30% выше, чем у ТТ котлов, и более чем на 100% выше, чем у электрогенераторов тепла.

Основным недостатком газовых горелок для банных печей отмечают необходимость оформления разрешительных документов на установку.

Классификация видов

Производители предлагают газовые горелки для банных печей двух видов:

Модели разнятся по конструктивным характеристикам, располагают отличающимися преимуществами и недостатками.

Атмосферная горелка для банной печи

Атмосферные горелки

Устройства атмосферного типа реализуются в доступном сегменте, энергонезависимы, предусматривают минимум автоматики. Конструкция представляет собой один или несколько полых трубчатых элементов для подачи газа под давлением. Для работы атмосферных горелок для банных печей требуется хорошая циркуляция воздуха в помещении.

  • автономность,
  • простота конструкции,
  • компактность,
  • бесшумность работы,
  • доступность.
  • относительно невысокая мощность,
  • низкий уровень экономичности.

Также нельзя упускать из внимания высокие требования к тяге.

Наддувные газовые горелки для банных печей

Дутьевые приборы конструктивно выглядят как блок с датчиками, оснащенный контроллером. В комплектацию входит вентилятор для принудительной подачи воздуха в топливник.

  • предусмотрены многоступенчатые системы безопасности и качественная автоматика,
  • в 2 раза экономичнее атмосферной модели,
  • возможность настройки на любую мощность в широком диапазоне,
  • возможность перевода на сжиженный газ и обратно.
  • энергозависимость,
  • высокая стоимость.

Для нивелирования зависимости от электрической сети рекомендуется использовать дизель-генератор или другой альтернативный источник.

Читайте также:  Можно ли ходить в баню при остеоартрозе

Наддувная горелка для банной печи

Критерии выбора

При выборе газовой форсунки учитывают следующие позиции:

  1. Специфику модели – мощность, уровень КПД, эффективность, экономичность, безопасность,
  2. Особенности эксплуатации. При обустройстве небольшой бани чаще всего отдают предпочтение атмосферным моделям. Мощные автоматические горелки для банной печи дутьевого типа рекомендованы для эксплуатации в крупных помещениях.
  3. Тип нагревательного оборудования.
  4. Особенности поступления топлива – из магистрали, газгольдера или баллона.
  5. Предназначение продукции.

Модели форсунок отдельных категорий предусматривают установку в определенные виды генераторов тепла. К примеру, некоторые предложения отечественных производителей рассчитаны для эксплуатации исключительно в котлах с длинным каналом для топливной смеси.

Какие газовые горелки лучше для банных печей?

Чаще всего в нагревательное оборудование устанавливают модели атмосферного типа УГОП. К примеру, выбирая газовую горелку в Москве или других городах, можно подобрать модификацию устройства с мощностью в пределах 8-30 кВт. Представлены модели с встроенными датчиками тяги, контроля пламени, с функцией регулировки температуры. Пожалуй, самыми популярными являются приборы УГОП-12 и УГОП-16, которые по функциональным характеристикам прекрасно подходят для большинства парилок.

Особенный интерес потребителей вызывает модель УГОП-П 16 с устройством микрофакельного типа. Из-за присутствия прорезей-щелей вместо отверстий круглого формата этот вариант прибора называют щелевым. Как показывает практика, с наличием небольших изменений в конструкции сильно меняется картина горения в целом.

Газовая горелка для банной печи УГОП-П 16 с устройством микрофакельного типа

Необходимые разрешения и требования к установке

Для установки горелки в банную печь необходимо разрешение газоснабжающих инстанций. В случае с атмосферными устройствами условия эксплуатации должны соответствовать следующим требованиям:

  • наличие качественной системы вентиляции помещения,
  • регулируемая тяга,
  • объем эксплуатируемого помещения не менее 12 м³,
  • обеспечение мер пожарной безопасности: надежная изоляция дымоотводной трубы при прокладке дымохода через плиты перекрытия и кровельную систему, оснащение верхушки искрогасителем.

При покупке устройства прилагается набор документов в виде сертификатов соответствия и разрешения Ростехнадзора. При соблюдении правил установки и наличии вышеуказанной документации есть шанс получить разрешение к эксплуатации от газоснабжающей организации.

При установке наддувных моделей достаточно выполнения правил пожарной безопасности и наличия сопутствующей документации, так как из-за особенностей функционала не предъявляются требования к месту эксплуатации.

Стоит учитывать, что все это в силе при использовании магистрального газа. В случае автономной газификации для хранения баллонов со сжиженным газом по регламенту используется отдельный металлический шкаф или оборудуется газгольдер. Подземный резервуар предусматривает объемы от 3 м³ и расположение на расстоянии не менее 5 м от постройки. От хранилища до генератора тепла прокладывается трубопровод из стальных труб, обеспечивается надежная герметичность канала.

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Читайте также:  Печь для бани термофор установили

Материалы и инструменты:

  • пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома,
  • б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования,
  • металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см,
  • атмосферная горелка,
  • болгарка,
  • дрель с соответствующими насадками,
  • сварочный аппарат.
  1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
  2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
  3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
  4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
  5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
  6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Нарисованная от руки схема самодельной газовой горелки для банной печи

Технология изготовления самодельных газовых горелок из металла

Чтобы изготовить газовую горелку для банной печи атмосферного типа своими руками, можно использовать подручные материалы в виде обрезков металлических труб и подходящих элементов от старого оборудования.

Инструменты, приспособления и материалы:

  • болгарка,
  • сварочный аппарат,
  • стальная трубка с толщиной стенок 2 мм и длиной 100 мм,
  • вентиль – для регулировки подачи горючего,
  • стальной колпачок – подойдет жиклер от паяльной лампы,
  • пьезоэлемент,
  • резина для ручки.

При подготовке материальной базы для самодельной газовой форсунки учитываются особенности соединения элементов. К примеру, стандартный вентиль ВК-74 предусматривает колпачок с конической резьбой.

  • для изготовления дозатора топлива стальной колпачок накручивается на вентиль,
  • при помощи болгарки изготавливается основа устройства из стальной трубы – сопло,
  • сопло приваривается к колпачку,
  • конструкция оснащается пьзоэлементом.

Планируя изготовление газовой горелки своими руками, стоит учитывать, что регламент предусматривает обязательную проверку качества изделия в местном офисе Ростехнадзора и получение сертификата пригодности к эксплуатации.

Источник статьи: http://pechistroy.ru/pechi/kak-pravilno-vybrat-gazovuyu-gorelku-dlya-bannoy-pechi.html

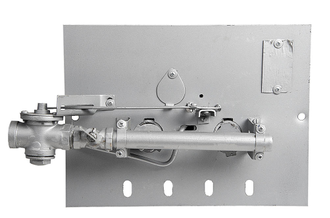

Горелка газовая УГОП 16 подвод газа слева

— Номинальная тепловая мощность — 16 кВт;

— Номинальное рабочее давление газа — 1274 Па;

— Время отключения основной горелки,

при погасании запальной горелки: — от 5 до 60 сек;

— Размер штуцера для подвода газа, условный проход — 15 мм;

— Масса не более — 6 кг;

— Номинальная тепловая мощность — 16 кВт;

— Номинальное рабочее давление газа — 1274 Па;

Читайте также:  Едем в баню что с собой

— Время отключения основной горелки,

при погасании запальной горелки: — от 5 до 60 сек;

— Размер штуцера для подвода газа, условный проход — 15 мм;

— Масса не более — 6 кг;

Купить горелку газовую УГОП 16 печную (подвод газа слева).

Печная газовая горелка предназначена для использования в газовых печах, банях, саунах.

Мощность горелки регулируется краном подачи газа. Горелка снабжена клапаном, который перекрывает подачу газа в случае погасания запальника. Во время работы биметаллическая пластина расположенная над запальником расширяется и удерживает кнопку газового клапана. При погасании запальника пластина остывает и сжимается, таким образом кнопка клапана освобождается и он перекрывает подачу газа на основную горелку. При включении горелки необходимо вручную взвести пластину на кнопку газового клапана и удерживать несколько секунд пока она не нагреется.

Источник статьи: http://teplo-voz.ru/products/gorelka-gazovaya-ugop-16-podvod-gaza-sleva

УГОП-П

«УГОП-П» предназначены для сжигания природного газа (ГОСТ 16569-86) в отопительных бытовых печах, оборудованных под газ с номинальным давлением 1274 Па. В продаже снова доступны две модификации устройств газогорелочных: «УГОП-16П», «УГОП-22П». Модификации объединены техническими характеристиками и основной конструкцией, различаются мощностью. «УГОП-16П» имеет номинальную мощность 16 кВт, «УГОП-22П» — 22 кВт.

Газогорелочные устройства «УГОП-П» имеют микрофакельные щелевые трубы из нержавеющей стали, которые обеспечивают равномерное горение и экономию газа до 30% по сравнению с горелками со сверлеными трубами. Подача газа к основным горелкам происходит только при наличии пламени на запальной горелке. При погасании пламени на запальной горелке, при засорении дымохода (нарушении тяги), при аварийном отключении газа его подача в горелку прекращается. С целью повышения безопасности при нарушении разрежения в топливнике печи конструкцией предусмотрен дополнительный уровень защиты – дополнительный датчик тяги. Газовое оборудование сертифицировано и соответствует всем требованиям безопасности.

Монтаж, подключение и техническое обслуживание УГОП должно производиться квалифицированными специалистами в соответствии с требованиями пожарной безопасности. Гарантийный срок эксплуатации газовых горелок «УГОП-П» 2 года с даты продажи при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Срок службы горелки – не менее 10 лет.

Устройство газогорелочное для отопительных бытовых печей «УГОП-П» подходят для газовых банных печей TMF, но могут также использоваться с любыми другими печами, имеющими присоединительные размеры по ГОСТ 16569 и подходящими по мощностным показателям. Горелки «УГОП-П» рекомендуются для установки в банные печи «Уренгой», «Таймыр» (подробнее здесь). Естественно, чем больше мощность УГОП, тем быстрее нагреется каменка и парилка.

Устройство газогорелочное для отопительных бытовых печей «УГОП-П» отличаются от линейки газовых горелок «Сахалин», «Триада», «Сургут» более демократичной ценой и соответственно более простой конструкцией. В частности у «УГОП-П» — отсутствует пьезорозжиг, встроенный газовый редуктор и не предусмотрены модификации с пультом дистанционного управления.

Источник статьи: http://t-m-f.ru/catalog-new/model/dopolnitelnaya_produktsiya/gazovye-gorelki/ugop_p/
